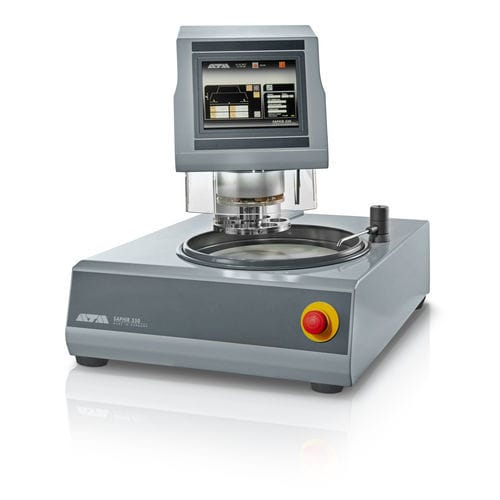

Smerigliatrice lucidatrice stazionaria Saphir 550

da bancopneumaticaelettrica

Introduzione
La SAPHIR 550 con RUBIN 520 è una levigatrice/politrice a disco singolo di nuova generazione, progettata per dischi di lavoro Ø 200 - 300 mm. La testa RUBIN 520 è dotata di una cappottatura protettiva automatica e di funzioni di controllo avanzate quali pressione selezionabile singola o centrale, memoria programmabile, dosatore integrato e misurazione automatica del materiale asportato. La regolazione dell’altezza motorizzata con bloccaggio pneumatico e le caratteristiche dell’unità base SAPHIR 350 assicurano preparazioni precise e ripetibili. L’altezza di asportazione può essere preimpostata con precisione di 0,01 mm e la macchina si arresta automaticamente al raggiungimento del valore impostato.

Caratteristiche principali

• Levigatrice/politrice a disco singolo con testa RUBIN 520
• Pressione selezionabile: singola o centrale
• Velocità variabile della ruota di lavoro e della testa
• Controllo elettronico con touch-screen
• Routine programmabili e memoria
• Testa di lucidatura con rotazione oraria/antioraria
• Funzione memoria per regolazioni laterali e di altezza
• Cappa protettiva frontale automatica per la sicurezza

Punti operativi e sicurezza
La testa RUBIN 520 integra una cappa protettiva automatica per migliorare la sicurezza dell’operatore. Il sistema di controllo gestisce la pressione singola e centrale, supporta un sistema di dosaggio integrato e esegue la misurazione automatica del materiale asportato. La regolazione motorizzata dell’altezza con bloccaggio pneumatico garantisce una preparazione planare. L’altezza di asportazione può essere impostata con precisione di 0,01 mm; la macchina si arresta automaticamente al raggiungimento del valore prefissato.

Consumabili e supporto
Per risultati ottimali è fondamentale utilizzare consumabili appropriati. QATM fornisce consumabili dedicati ottimizzati per la configurazione SAPHIR 550 / RUBIN 520. Sono disponibili supporto tecnico, ricambi e consulenza applicativa per garantire la ripetibilità del processo e la disponibilità dell’apparecchiatura.

Multimedia
Sono disponibili video istruttivi e dimostrativi che illustrano l’uso corretto, le procedure di impostazione e l’operatività in pressione centrale.

Specifiche tecniche

• Dischi di lavoro: Ø 200 - 300 mm (nota: il testo prodotto fa anche riferimento a dischi Ø 250 - 300 mm)
• N. campioni (pressione singola): 1 - 6 campioni Ø 50 mm
• Forza di pressione singola: variabile, 5 - 80 N
• Forza di pressione centrale: variabile, 20 - 400 N
• Potenza di connessione: 3,2 kVA
• Potenza motore (base): 0,75 kW S6/40%
• Potenza motore (testa): 0,17 kW S1
• Velocità (levigatrice): 50 - 600 rpm
• Velocità (testa): 30 - 150 rpm
• Dimensioni (L x A x P): 560 x 550 - 650 x 660 mm
• Peso: ≈ 85 kg
• Collegamento acqua: 1x ingresso acqua fredda R½" max. 6 bar
