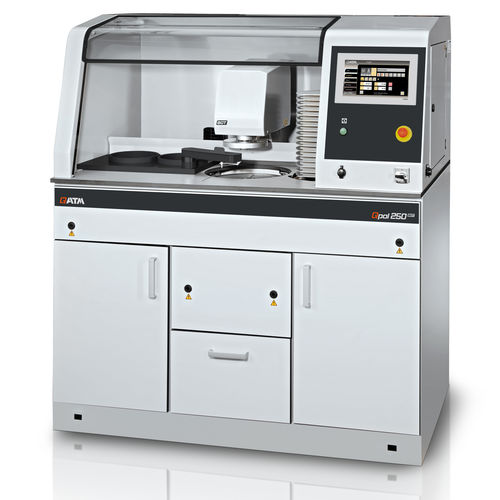

Macchina smerigliatrice-lucidatrice per preparazione di provini Qpol 250 BOT

per laboratorio di metallografiadi rodaggio in pianodi finitura

Introduzione
Il robot compatto e completamente automatico per rettifica e lucidatura Qpol 250 BOT integra l’intero flusso di preparazione dei campioni — rettifica, lucidatura, dosaggio e pulizia a ultrasuoni — in un’unica unità. Include un cambio per 16 dischi, un’unità di dosaggio a 6 posizioni e un serbatoio di sedimentazione inseribile da 45 L come opzione per l’integrazione nel System Lab. L’operatività è intuitiva tramite un touchscreen industriale da 10 pollici e un porta-campione a pressione centrale con fissaggio manuale rapido. Tutti i parametri di processo possono essere regolati durante il funzionamento automatico.

Vantaggi dell’automazione

• Processi automatizzati: Rettifica, lucidatura e pulizia multi‑fase vengono eseguiti senza intervento costante dell’operatore.
• Selezione flessibile dei materiali: Supporto fino a 16 materiali di rettifica e lucidatura per adattare il processo al materiale del campione.
• Elevata ripetibilità: Sensori di forza e misura controllata dell’asportazione garantiscono risultati riproducibili.

Vantaggi del prodotto

• Sistema di rettifica e lucidatura a pressione centrale
• Scocca in alluminio verniciata a polvere, per integrazione in laboratorio
• Testa di lucidatura a velocità variabile
• Misura dell’asportazione con precisione di visualizzazione 0,1 mm
• Controllo elettronico tramite touchscreen industriale
• Cambio automatico di abrasivi/dischi (16 posizioni)
• Stazione di pulizia con acqua, aria compressa ed etanolo
• Pulitrice a ultrasuoni per pulizie intermedie o finali
• Unità di dosaggio 6 posizioni (4 sospensioni diamantate o lubrificanti, 2 sospensioni per lucidatura fine)
• Cassetto per lo stoccaggio di abrasivi e consumabili
• Serbatoio di sedimentazione inseribile 45 L (opzionale)
• Barriera luminosa per la protezione della zona pericolosa

Stazione di pulizia
La stazione di pulizia integrata esegue una pulizia multi‑fase completamente automatica con acqua, aria ed etanolo. I passaggi e i tempi di pulizia sono configurabili. Il modulo a ultrasuoni è disponibile per pulizie intermedie e finali, e l’asciugatura pneumatica previene contaminazioni incrociate.

Serbatoio di sedimentazione
Il serbatoio inseribile (opzionale) si integra nell’armadio e offre:

• Vasca in PVC a 2 camere, 45 L
• Progetto mobile con meccanismo di inserimento per armadi System Lab

Cambio dischi
Il cambio automatico può contenere fino a 16 materiali di rettifica e lucidatura (es. carte SiC o dischi Galaxy). Durante la pulizia, il cambio sostituisce i materiali automaticamente e la fissazione è gestita dal sistema Vacu‑Jet.

Unità di dosaggio
L’unità di dosaggio e il deposito delle bottiglie sono disposti per un facile accesso all’interno dell’armadio. Sono disponibili opzioni di monitoraggio del livello e mescolatore magnetico per processi continui.

Superiorità nei dettagli

• 1. Scocca robusta
  • Scocca in alluminio verniciata a polvere progettata per ambienti di laboratorio
  • Integrazione senza soluzione di continuità nei flussi di lavoro System Lab
• 2. Stazione di pulizia integrata
  • Pulizia a ultrasuoni e con acqua, etanolo e aria
  • Asciugatura pneumatica per evitare contaminazioni
  • Programmi di pulizia configurabili
• 3. Cambio materiali
  • Fino a 16 materiali di rettifica e lucidatura per massima flessibilità
• 4. Touchscreen industriale da 10"
  • Interfaccia utente QATM intuitiva
  • Fino a 200 metodi di preparazione definiti dall’utente
• 5. Testa utensile intelligente
  • Misura dell’asportazione tramite sensori di forza
  • Velocità testa variabile per controllo applicativo
• 6. Concetto di sicurezza avanzato
  • Barriera luminosa che impedisce l’accesso alla zona pericolosa durante l’operazione

Dati tecnici

• Dischi di lavoro: Ø 250 mm
• Potenza motore (rettificatrice): 1,1 kW S3/40%
• Potenza motore (testa lucidante): 0,17 kW S1
• Diametro porta-campione: 160 mm
• Velocità testa: 30 - 150 rpm
• Velocità rettificatrice: 50 - 600 rpm
• Misura controllata dell’asportazione (precisione visualizzazione): 0,1 mm
• Connessione acqua: 1x acqua potabile R½" (max. 6 bar)
• Scarico acque reflue: DN50
• Connessione aria compressa: 6 bar, attacco NG8
• Dimensioni (L x A x P): 1320 x 1500 x 800 mm
• Cambio materiali: fino a 16 dischi
• Unità di dosaggio: 6 posizioni (4x sospensione diamantata/lubrificante, 2x sospensione per lucidatura fine)
• Pulizia: acqua, aria, etanolo + pulizia ad ultrasuoni
• Serbatoio di sedimentazione: 2 camere, 45 L (opzione inseribile)
