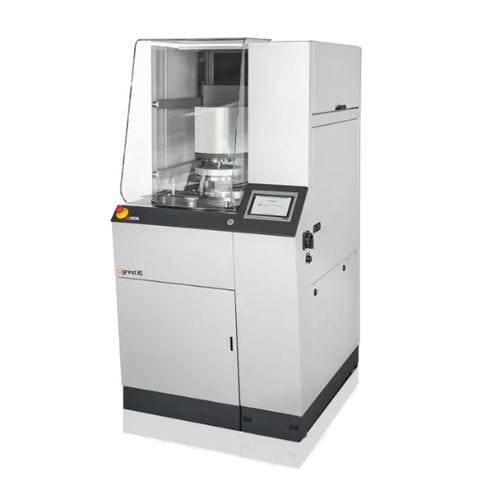

Rettificatrice piana Qgrind XL

pianaper metalli duriper pezzi piccoli

Introduzione
La Qgrind XL è una levigatrice planare progettata per la preparazione planare automatizzata di campioni metallografici. Consente elevate velocità di asportazione con precisione ripetibile grazie alla misurazione elettronica della forza e al controllo motorizzato della forza. Le funzioni ForceControl e SmartGrind standardizzano i parametri di processo e supportano flussi di lavoro di sgrossatura e finitura. Le opzioni comprendono un dressatore diamantato automatico e una stazione di pulizia opzionale; il software di controllo offre un'interfaccia operatore grafica e intuitiva.

Vantaggi del prodotto

• Levigatura planare ad alta produttività con mola fino a Ø 356 mm
• Asportazione definita e riproducibile tramite ForceControl e celle di carico integrate
• Dressatore diamantato automatico e stazione di pulizia opzionale per continuità del processo
• Interfaccia touch 7" intuitiva e gestione account utente

Tecnologia avanzata e sistema di misura
La testa di levigatura e il dressatore diamantato sono dotati di ForceControl e celle di carico integrate che consentono forze di levigatura definite fino a 750 N sul portacampione. La regolazione motorizzata della forza e la misurazione automatica dell'asportazione incrementano affidabilità e tracciabilità del processo.

Dressatore diamantato completamente automatico
In modalità automatica SmartGrind il sistema valuta continuamente lo stato della mola e attiva i cicli di dressatura necessari. È possibile anche il dressaggio manuale o a intervalli programmati. Altezza residua della mola, usura del diamante e stato del processo vengono visualizzati graficamente.

Modalità di levigatura

• Sgrossatura: aumenta la velocità di asportazione fino al 20% rispetto ai processi convenzionali per ridurre i tempi ciclo
• Finitura: migliora la qualità superficiale fino al 15% per ottenere campioni piani e di elevata qualità

Misurazione dell'asportazione
Il sistema integrato di misurazione dell'asportazione consente di monitorare con precisione il materiale rimosso (precisione di visualizzazione ±0,1 mm a 1 mm di asportazione) su diversi tipi e durezza di campione.

Mole e mole diamantate
I consumabili disponibili comprendono mole in ossido di alluminio e carburo di silicio e mole diamantate a legante resinato per ceramiche e metalli duri. I materiali abrasivi QATM sono omologati per velocità fino a 2000 rpm.

Stazione di pulizia (opzionale)
La stazione di pulizia esegue cicli di lavaggio automatici con acqua, etanolo e aria e centrifuga fino a 800 rpm per completare le fasi di preparazione.

Accessori
QATM fornisce una gamma di portacampioni standard per diametri Ø 160–204 mm e portacampioni speciali per dimensioni non standard.

Software di controllo Qgrind XL
Il software di controllo visualizza chiaramente i parametri di processo e supporta l'uso tramite touchscreen, la manutenzione remota via USB/Ethernet e il monitoraggio grafico del processo con SmartGrind.

Funzionalità (software & interfaccia)

• Touchscreen 7"
• Visualizzazione stato e segnale acustico
• Misurazione dell'asportazione con visualizzazione grafica
• Riferimento automatico e indicatore di usura per mola e diamante di dressatura
• Gestione account utente con diritti configurabili
• USB / Ethernet per manutenzione remota e trasferimento dati

Prestazioni e sicurezza
Un motore da 4 kW aziona la mola fino a 2000 rpm. La velocità del portacampione è variabile (30 - 160 rpm) con forza di pressione centrale 50 - 750 N. Il cappuccio di sicurezza in acrilico motorizzato è dotato di interruttore di sicurezza, si apre automaticamente a fine programma ed è rimovibile per la pulizia.

Specifiche tecniche

• Applicazione: Levigatura planare automatizzata di campioni metallografici
• Ambiti di applicazione: Preparazione delle superfici dei campioni per analisi metallografiche
• Mola Ø max.: 356 mm
• Velocità della mola: variabile (1000 - 2000 rpm)
• Portacampione: Ø 160 - 204 mm
• Velocità del portacampione: variabile (30 - 160 rpm)
• Senso di rotazione del portacampione: orario / antiorario
• Sistema di pressione: forza di pressione centrale, controllo elettromotorio della forza
• Forza di pressione portacampione (centrale): 50 - 750 N
• Misurazione asportazione: precisione di visualizzazione ±0,1 mm a 1 mm di asportazione
• Campo di asportazione: 0,1 mm - 10 mm
• Potenza motore mola: 4 kW (servizio continuo S1)
• Potenza motore portacampione: 0,75 kW (servizio continuo S1)
• Potenza di collegamento: 9 kVA
• Alimentazione: 400 V / 50 Hz (3Ph / PE), 480 V / 60 Hz (3Ph / PE), 220 V / 60 Hz (3Ph / PE)
• Peso (a seconda della configurazione): ~ 433 kg
