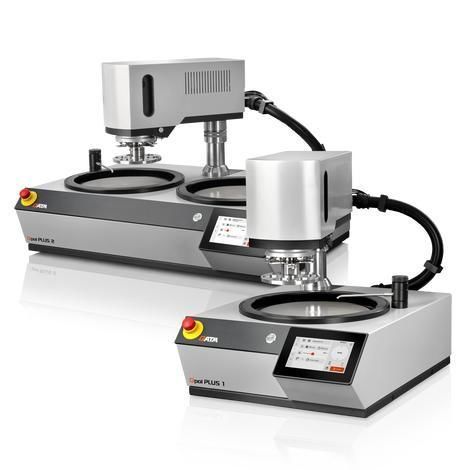

Smerigliatrice lucidatrice da banco Qpol PLUS series

elettricaindustrialeergonomica

Introduzione

• Rendi semplice. Rendi automatico.

I Qpol PLUS 1 e PLUS 2 sono macchine automatiche per rettifica e lucidatura a ruota singola o doppia per la preparazione di campioni metallografici. Possono funzionare in modalità pressione singola o pressione centrale e accettano piatti di lavoro Ø 200 / 250 / 300 mm. La testa PLUS ad alte prestazioni consente l'uso di portacampioni di grandi dimensioni (pressione centrale) fino a Ø 185 mm.

Vantaggi del prodotto

• Processi automatizzati: rettifica/pulitura ad asportazione elevata con dosaggio variabile di sospensioni/oli diamantati, pressione di contatto regolabile, controllo della velocità e del verso di rotazione (in fase/fuori fase) per la testa di lucidatura e il piatto; tutti i parametri sono configurabili.
• Alta flessibilità: il porta-campioni di tipo L permette di lavorare campioni molto grandi con pressione centrale.
• Alta ripetibilità: fino a 200 metodi di preparazione personalizzabili possono essere salvati (protetti da gestione account utente) per garantire risultati coerenti.

Robusta e affidabile
Struttura macchina in alluminio saldato con verniciatura a polvere di alta qualità.

• Progettazione a bassa vibrazione per un funzionamento fluido.
• Azionamento a velocità controllata con potenza adeguata per campioni di maggiori dimensioni.
• Vasca in plastica resistente agli urti: resistente alla corrosione e facile da pulire.

Testa di rettifica/lucidatura con cuscinetti snodati
Alta facilità d'uso e flessibilità: testa equipaggiata con arresti snodati regolabili.

• Maniglie incassate su entrambi i lati con pulsanti integrati per lo sblocco e una comoda manipolazione.
• Ampio spazio tra testa e superficie di lavoro per un rapido cambio del porta-campioni.

Sistema di pulizia semplice
Design a disco singolo che consente la rimozione facile dei componenti e l'accesso completo per la pulizia.

• Anello paraspruzzi e piatto di lavoro rimovibili con minimo sforzo per ridurre i tempi di allestimento e pulizia.
• Inserto vasca (rivestimento in plastica) facile da sostituire o pulire per rimuovere abrasioni e residui di sospensione.

Rubinetto estraibile robusto
Consente una pulizia facile e completa dell'area di lavoro e del vassoio di rettifica.

• Funzione Cleaning Boost rimuove i residui liquidi dai mezzi (asciuga a 750 rpm in ~3 s).
• Valvola acqua attivata automaticamente all'inizio e alla fine del processo di preparazione.
• Rubinetto robusto con prolunga flessibile.

Opzione: sistemi di dosaggio Qdoser
I sistemi di dosaggio opzionali aumentano la flessibilità del processo.

• Qdoser GO: sistema di erogazione completamente automatico controllato via software con 4 bottiglie rimovibili/riempibili per risultati riproducibili (agitazione magnetica opzionale).
• Qdoser PLUS: consente anche la lucidatura fine; upgrade opzionale a bottiglia da 1 L per sospensione di lucidatura fine.

Paraschizzi ergonomico
Design studiato per l'operatore che riduce gli spruzzi e può essere usato come poggia-mano durante procedure prolungate.

• Incavi per la presa che permettono di sostituire i materiali di consumo anche con l'anello in posizione.

Intuitiva e facile da usare
Touchscreen industriale da 7" integrato con software utente QATM.

• Struttura menu intuitiva e configurazione semplice.
• Barra di stato e segnale acustico indicano avanzamento e fine processo.
• Timer integrato e visualizzazione diretta della coppia/pressione di contatto per elevata ripetibilità.

Testa PLUS — elevata produttività e campioni di grandi dimensioni
La testa PLUS eroga una pressione di contatto di 5–80 N in modalità pressione singola e 20–350 N in modalità pressione centrale. È possibile preparare fino a 6 campioni Ø 50 mm a velocità variabili con porta-campioni Ø 160 mm; i porta-campioni di tipo L consentono portacampioni a pressione centrale fino a Ø 185 mm.

• Risultati riproducibili grazie ai cicli automatici di rettifica e lucidatura.
• Maniglie incassate con pulsanti per uno spostamento agevole.
• Sostituzione rapida del porta-campioni grazie all'ampio spazio disponibile.

Materiali correlati e video
Video disponibile che mostra il flusso di lavoro Qpol GO / Qpol PLUS e le funzionalità della macchina.

Caratteristiche / Specifiche tecniche

• Piatti di lavoro: Ø 200 / 250 / 300 mm.
• Diametro interno della vasca: Ø 350 mm.
• Porta-campioni (tipico): Pressione singola Ø 160 mm; pressione centrale fino a Ø 204 mm (diametro); portacampioni di tipo L supportano portacampioni a pressione centrale fino a Ø 185 mm.
• Numero di campioni: Pressione singola 1–6 campioni Ø 50 mm; pressione centrale 1–5 campioni Ø 70 mm.
• Forza di contatto: Pressione singola variabile 5–80 N; pressione centrale variabile 20–350 N.
• Velocità (piatto): 30–600 rpm, variabile continuamente.
• Velocità di rotazione (testa): 30–160 min⁻¹.
• Potenza di azionamento (tipica): Piatti 0,75 kW (S1) / 1,1 kW (S3); testa 0,37 kW (S1).
• Potenza collegata: ~1,4 kVA.
• Alimentazione: 220–240 V, 50/60 Hz (1 Ph/N/PE) o 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Collegamento acqua: 1× acqua potabile G ½" max. 6 bar.
• Dispositivo di dosaggio (opzionale): Qdoser GO, Qdoser PLUS (opzione Qdoser ONE dropper disponibile).
• Temperatura ambiente (esercizio): 10–40 °C.
• Interfacce: USB per trasferimento dati e aggiornamenti software.
• Dimensioni Qpol PLUS 1 (L × A × P): 511 × 610 × 756 mm; peso ≈ 65 kg (a seconda dell'equipaggiamento).
• Dimensioni Qpol PLUS 2 (L × A × P): 901 × 610 × 749 mm; peso ≈ 80 kg (a seconda dell'equipaggiamento).
• Opzioni aggiuntive: agitatore magnetico per sospensioni, configurazioni di dosaggio (Qdoser GO/PLUS), funzione di retro-lavaggio per tubi, bottiglie di sospensione rimovibili per ottimizzare rifornimento/pulizia.
