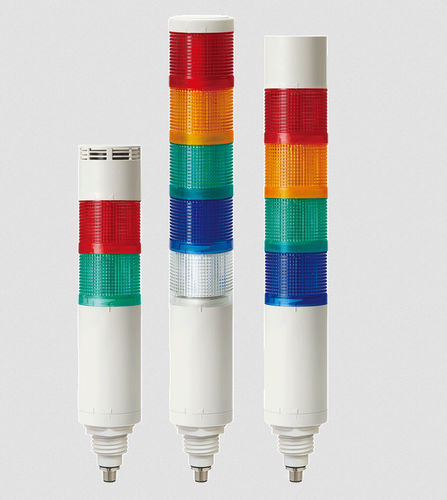

Colonna luminosa LED QTG60L-IOL series

lampeggiantestroboscopicalampeggiante

Il QTG60L-IOL è un segnalatore a torre LED programmabile IO‑Link Ø60 mm per segnalazione industriale. Offre schemi luminosi configurabili e avvisatori acustici integrati opzionali, con assemblaggio modulare a bloccaggio che consente la configurazione senza utensili da 1 a 5 livelli. L'unità integra IO‑Link per connettività in fabbrica intelligente (connettore M12).

Caratteristiche principali

• Segnalatore LED modulare (fisso/lampeggiante) con struttura a bloccaggio per l'aggiunta o la riorganizzazione dei moduli senza utensili.
• Ottica diffusiva speciale per eccellente visibilità a distanza.
• Supporta quattro modalità operative per applicazioni versatili:
• Modalità Semplice: controllo on/off di base delle singole sorgenti luminose.
• Modalità Avanzata: configurazione di on/off e tempi di stroboscopio per ogni sorgente luminosa.
• Modalità Livello: controllo in ingresso basato su percentuale per operazioni di processo.
• Modalità Demo: dimostrazione sequenziale delle funzioni.
• Supporta sette modalità di funzionamento della sorgente luminosa: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• IO‑Link integrato V1.1 (COM2 38 400 bps) con connettore M12‑5 pin per integrazione Plug & Play nei sistemi Industry 4.0.

Specifiche tecniche

• Varianti modello: QTG60L-IOL (fisso/lampeggiante), QTG60L-IOL-HBZ (fisso/lampeggiante con avvisatore acustico ad alta potenza integrato), QTG60L-IOL-WBZ (fisso/lampeggiante con avvisatore impermeabile integrato).
• Denominazione: QTG60L-IOL.
• Tensione: DC 24 V.
• Dimensioni: Diametro Ø60 mm; Altezza 175–375 mm (a seconda del numero di livelli).
• Livelli: configurabile da 1 a 5 livelli (pesi: 1 livello = 0,25 kg; 2 livelli = 0,33 kg; 3 livelli = 0,41 kg; 4 livelli = 0,49 kg; 5 livelli = 0,57 kg).
• Colori LED disponibili: R (Rosso), A (Ambra), G (Verde), B (Blu), W (Bianco). Nota: non è supportato l'uso simultaneo del modulo LED bianco con gli avvisatori HBZ o WBZ.
• Materiali: Scocca – ABS; Lente – PC.
• Grado di protezione: IP65 (varianti standard e con avvisatore impermeabile); la variante con avvisatore ad alta potenza non è impermeabile.
• Temperatura di esercizio: -30°C a +50°C.
• Livello sonoro avvisatore: avvisatore ad alta potenza max. 100 dB (a 1 m); avvisatore impermeabile max. 85 dB (a 1 m).
• Assorbimento corrente (per 1 livello): sorgente luminosa 70 mA; avvisatore ad alta potenza 90 mA; avvisatore impermeabile 90 mA.
• IO‑Link: Versione V1.1; Velocità dati 38 400 bps (COM2); Connettore: M12‑5 pin (Male) Classe A.
• Certificazioni / conformità: RoHS2 e altre certificazioni indicate nella scheda prodotto.
