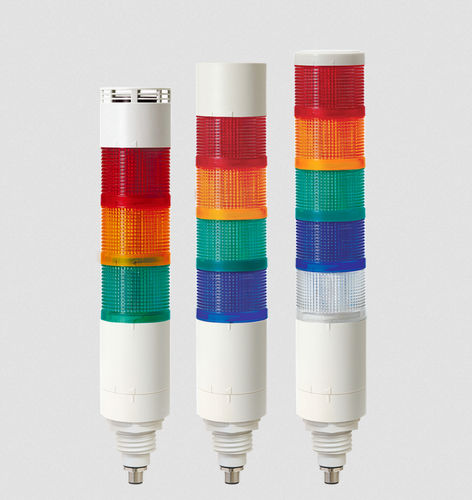

Colonna luminosa LED QTG70L-IOL

lampeggiantestroboscopicalampeggiante

Il QTG70L-IOL è un segnalatore a torre LED Ø70 mm programmabile con IO-Link per applicazioni industriali. Offre pattern luminosi configurabili, cicalino ad alta potenza o cicalino impermeabile opzionali (fino a 100 dB / 85 dB a 1 m) e integra IO-Link V1.1 per connettività di fabbrica intelligente con connettore M12 plug-and-play.

Caratteristiche principali

• Segnalatore LED modulare con modalità fissa e più tipi di lampeggio e ottima visibilità a lunga distanza grazie a una lente diffusiva
• Aggiunta/rimozione e riordino dei moduli senza utensili mediante struttura di tipo Lock
• Quattro modalità operative per integrazione flessibile
  • Modalità Semplice: controllo on/off base delle singole sorgenti luminose
  • Modalità Avanzata: configurazione di accensione/spegnimento e temporizzazione stroboscopica per ogni sorgente
  • Modalità Livello: controllo percentuale dell'emissione luminosa (adatta per stati di processo)
  • Modalità Demo: dimostrazione sequenziale delle funzioni
• Supporto di sette operazioni delle sorgenti luminose: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3
• Tecnologia IO-Link integrata (Versione: V1.1) per Industry 4.0 / sistemi di produzione intelligente
• Velocità IO-Link: 38.400 bps (COM2); Connettore: M12-5Pin (Male) - Class A (Plug & Play)
• Tipi di cicalino opzionali: cicalino ad alta potenza (Max. 100 dB @1 m) e cicalino impermeabile (Max. 85 dB @1 m)

Specifiche tecniche

• Nome/modello: QTG70L-IOL (varianti: QTG70L-IOL-HBZ = con cicalino ad alta potenza integrato; QTG70L-IOL-WBZ = con cicalino impermeabile integrato)
• Marca: Qlight
• Tensione: DC 24 V
• Diametro: Ø70 mm
• Altezza (a seconda del numero di livelli): 175 mm – 375 mm
• Materiali: Scocca - ABS; Lente - PC
• Grado di protezione: IP65 (standard / cicalino impermeabile); variante con cicalino ad alta potenza non impermeabile
• Peso per livelli: 1 livello = 0,37 kg; 2 livelli = 0,52 kg; 3 livelli = 0,67 kg; 4 livelli = 0,82 kg; 5 livelli = 0,97 kg
• Colori disponibili (per livello): R = Rosso; A = Ambra; G = Verde; B = Blu; W = Bianco (Nota: l'uso simultaneo del modulo LED bianco con HBZ o WBZ non è supportato)
• Corrente (1 livello a DC 24 V): Sorgente luminosa = 70 mA; Cicalino ad alta potenza = 90 mA; Cicalino impermeabile = 90 mA
• IO-Link: Versione 1.1; Velocità dati: 38.400 bps (COM2); Connettore: M12-5Pin (Male) - Class A
• Livello sonoro cicalino: cicalino ad alta potenza fino a Max. 100 dB (misurato a 1 m); cicalino impermeabile fino a Max. 85 dB (misurato a 1 m)
• Temperatura di esercizio: -30°C ~ +50°C
• Conformità: RoHS2
