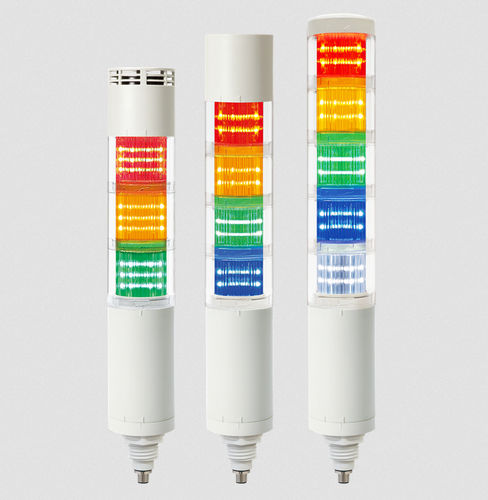

Colonna luminosa LED QTC60L-IOL

lampeggiantestroboscopicalampeggiante

Panoramica del prodotto
Il QTC60L-IOL è una torre luminosa LED programmabile Ø60 mm con IO-Link, progettata per l'automazione industriale e le applicazioni di fabbrica intelligente. Fornisce segnalazione fissa e lampeggiante configurabile e si integra tramite IO-Link per configurazione remota e monitoraggio.

Caratteristiche principali

• Torre LED modulare con struttura ad aggancio per aggiunta di moduli senza utensili e riorganizzazione dei colori.
• Filtro colore separato all'interno della lente esterna per un segnale nitido e aspetto traslucido a riposo per una visione ravvicinata confortevole.
• Quattro modalità operative:
• Modalità Semplice — controllo on/off base delle singole sorgenti luminose.
• Modalità Avanzata — configurazione di on/off e temporizzazione stroboscopica per ciascuna sorgente.
• Modalità Livello — ingresso percentuale per controllare l'intensità come feedback di processo.
• Modalità Demo — dimostrazione sequenziale delle funzioni.
• Sette modalità di emissione luminosa: On, Lampeggio lento, Lampeggio medio, Lampeggio rapido, Strobe 1, Strobe 2, Strobe 3.
• IO-Link integrato (Versione 1.1) per scambio dati e configurazione remota; velocità: 38.400 bps (COM2).
• Connettore: M12 5 pin (maschio) Classe A — interfaccia standard plug & play.
• Buzzer integrati opzionali: buzzer ad alta intensità (max 100 dB a 1 m) o buzzer impermeabile (max 85 dB a 1 m); nota: il modulo LED bianco non può essere usato contemporaneamente con HBZ o WBZ.

Altre note

• Progettato per sistemi di produzione intelligenti di nuova generazione che richiedono connettività IO-Link e segnalazione programmabile.
• L'uso simultaneo del modulo LED bianco con il buzzer ad alta intensità o il buzzer impermeabile non è supportato.

Specifiche tecniche

• Modello: QTC60L-IOL (Fisso/Lampeggiante). Varianti: QTC60L-IOL-HBZ (con buzzer ad alta intensità), QTC60L-IOL-WBZ (con buzzer impermeabile).
• Serie: QTC-IOL Series.
• Alimentazione: DC 24 V.
• Dimensioni: Diametro Ø60 mm; Altezza: 175–375 mm (a seconda del numero di livelli).
• Materiali: Scocca — ABS; Filtro — PC; Lente — PC.
• Grado di protezione: IP65 (standard / buzzer impermeabile); variante HBZ non impermeabile.
• IO-Link: Versione 1.1; Velocità dati: 38.400 bps (COM2); Connettore: M12 5 pin (maschio) Classe A.
• Livello sonoro: Buzzer ad alta intensità fino a 100 dB a 1 m; Buzzer impermeabile fino a 85 dB a 1 m.
• Corrente (per 1 livello @ DC24V): Modulo LED 70 mA; Corrente HBZ/WBZ: 90 mA.
• Peso per livelli: 1 livello — 0,25 kg; 2 livelli — 0,33 kg; 3 livelli — 0,41 kg; 4 livelli — 0,49 kg; 5 livelli — 0,57 kg.
• Colori LED disponibili: R = Rosso; A = Ambra; G = Verde; B = Blu; W = Bianco (modulo bianco incompatibile con HBZ/WBZ).
• Certificazioni: RoHS2 e icone di conformità.
