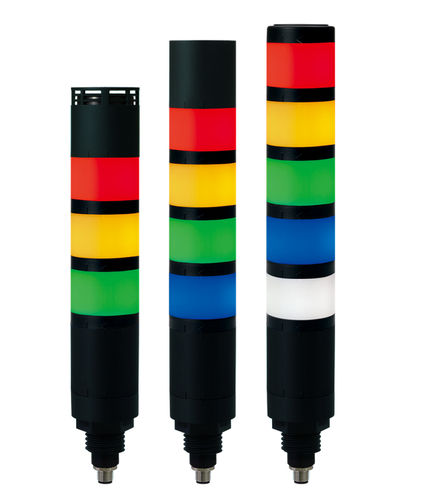

Colonna luminosa LED QTR60L-IOL

lampeggiantestroboscopicalampeggiante

Panoramica
Il QTR60L-IOL è un segnalatore a torre LED modulare Ø60 mm con comunicazione IO-Link integrata. Offre modalità luminose fisse e lampeggianti programmabili ed è disponibile con buzzer integrati ad alto volume o impermeabili opzionali.

Caratteristiche principali

• Segnalatore a torre LED modulare con struttura a bloccaggio che consente l'aggiunta e la riorganizzazione dei moduli colore senza utensili.
• Lente traslucida e diffusiva per segnale gradevole in prossimità e ottima visibilità a distanza.
• Quattro modalità di funzionamento per controllo flessibile:
  • Modalità Simple: accensione/spegnimento di base per ogni sorgente luminosa.
  • Modalità Advanced: configurazione di accensione/spegnimento e temporizzazione strobe per ogni sorgente.
  • Modalità Level: controllo dell'uscita luminosa basato su percentuale di ingresso (adatto a processi).
  • Modalità Demo: dimostrazione sequenziale delle funzioni.
• Supporta sette tipi di funzionamento luminoso: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Segnalazione LED avanzata con tecnologia IO-Link (Classe A) per integrazione in sistemi Industry 4.0.
• Connettore: M12-5Pin (Male) Classe A per connettività plug & play.
• Velocità di trasmissione dati: 38.400 bps (COM2).
• Buzzer integrati opzionali: buzzer ad alto volume fino a 100 dB @1 m; buzzer impermeabile fino a 85 dB @1 m.

Specifiche tecniche

• Modello: QTR60L-IOL (varianti: QTR60L-IOL-HBZ = con buzzer ad alto volume; QTR60L-IOL-WBZ = con buzzer impermeabile).
• Tensione: DC 24 V.
• Dimensioni: Diametro Ø60 mm; Altezza 175–375 mm a seconda del numero di livelli.
• Materiali: Lente – PC; Scocca – ABS.
• Grado di protezione: IP65 (standard / con buzzer impermeabile); non impermeabile con buzzer ad alto volume (HBZ).
• Peso approssimativo per livelli: 1 livello = 0,25 kg; 2 livelli = 0,33 kg; 3 livelli = 0,41 kg; 4 livelli = 0,49 kg; 5 livelli = 0,57 kg.
• Colori modulo disponibili per livello: R = Rosso; A = Ambra; G = Verde; B = Blu; W = Bianco (l'uso simultaneo del modulo bianco con HBZ o WBZ NON è supportato).
• Corrente (per 1 livello, DC24V): sorgente luminosa = 70 mA; buzzer ad alto volume = 90 mA; buzzer impermeabile = 90 mA.
• Intervallo di temperatura operativa: -30 ℃ ~ +50 ℃.
• Certificazioni / Conformità: RoHS2 (vedere la pagina prodotto per altri certificati).

Integrazione e documentazione

• IO-Link Classe A consente la parametrizzazione e il monitoraggio tramite master IO-Link standard. Usare il connettore M12-5Pin per installazione plug & play.
• Per dimensioni dettagliate, file 3D STEP/CAD, manuali e file IODD consultare le risorse di download del prodotto.
