Colonna luminosa LED QTC70L-IOL

lampeggiantestroboscopicalampeggiante

Panoramica

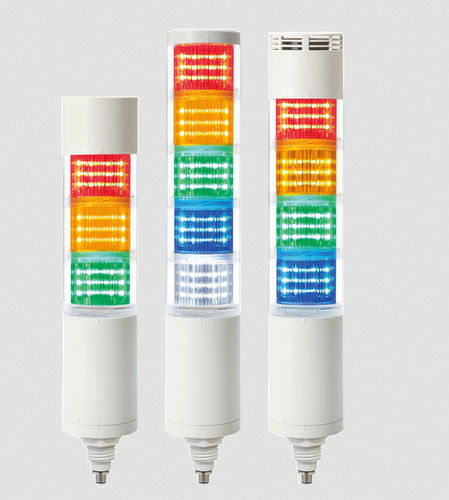

Il QTC70L-IOL è una torre luminosa LED programmabile Ø70 mm con IO-Link per segnalazione industriale. Presenta un assemblaggio modulare con struttura a blocco per aggiunta/rimozione dei moduli senza attrezzi, varianti con cicalino integrato ad alto volume (Max.100 dB a 1 m) o cicalino impermeabile (Max.85 dB a 1 m), e integra IO-Link V1.1 per integrazione plug & play in sistemi di produzione intelligente (Industry 4.0).

Caratteristiche principali

• Torre di segnalazione LED modulare con modalità fissa/lampeggiante e struttura a blocco per cambi rapidi dei moduli senza utensili.
• Lente filtro colore separata situata all’interno della lente esterna per una segnalazione chiara; filtro traslucido per visione confortevole a riposo.
• Quattro modalità operative per adattabilità ambientale:
  • Modalità Simple: controllo base on/off delle singole sorgenti luminose.
  • Modalità Advanced: configurazione on/off e temporizzazione strobe per ogni sorgente luminosa.
  • Modalità Level: ingresso percentuale per controllare l’emissione luminosa nei processi.
  • Modalità Demo: dimostrazione sequenziale delle funzioni.
• Sette operazioni disponibili per le sorgenti luminose: On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Tecnologia IO-Link integrata (Versione 1.1) con trasmissione dati a 38.400 bps (COM2); Connettore: M12-5Pin (Maschio) - Classe A per plug & play standardizzato.
• Varianti opzionali di cicalino: cicalino ad alto volume (Max.100 dB a 1 m) e cicalino impermeabile (Max.85 dB a 1 m).

Specifiche tecniche

• Modello: QTC70L-IOL (varianti: QTC70L-IOL, QTC70L-IOL-HBZ = con cicalino ad alto volume integrato, QTC70L-IOL-WBZ = con cicalino impermeabile integrato).
• Tensione: DC 24V.
• IO-Link: Versione 1.1; velocità trasmissione dati: 38.400 bps (COM2); Connettore: M12-5Pin (Maschio) - Classe A.
• Dimensioni: Diametro Ø70 mm; Altezza: 175–375 mm (a seconda del numero di strati/assemblaggio).
• Materiali: Lente filtro - PC; Lente - PC; Scocca - ABS.
• Grado di protezione: IP65 (standard / variante cicalino impermeabile); la variante con cicalino ad alto volume non è impermeabile.
• Correnti cicalino e sorgente luminosa (basate su 1 strato, DC24V): Corrente sorgente luminosa = 70 mA; Corrente cicalino alto volume = 90 mA; Corrente cicalino impermeabile = 90 mA.
• Strati / Peso / Colori disponibili:
  • 1 strato — Peso: 0,25 kg — Opzioni colore: R (Red)
  • 2 strati — Peso: 0,33 kg — Opzioni colore: R (Red), G (Green)
  • 3 strati — Peso: 0,41 kg — Opzioni colore: R (Red), A (Amber), G (Green)
  • 4 strati — Peso: 0,49 kg — Opzioni colore: R (Red), A (Amber), G (Green), B (Blue)
  • 5 strati — Peso: 0,57 kg — Opzioni colore: R (Red), A (Amber), G (Green), B (Blue), W (White)
• Nota: l’uso contemporaneo del modulo LED bianco con il cicalino ad alto volume (HBZ) o il cicalino impermeabile (WBZ) non è supportato.
• Certificati: certificati del produttore disponibili nei download del prodotto; immagini mostrate nella pagina prodotto.
• Montaggio / Integrazione: progettato per assemblaggio modulare e integrazione di sistema tramite connettore M12 IO-Link per implementazione plug & play.
