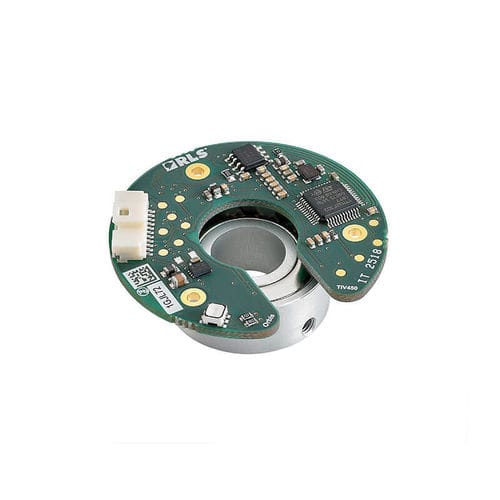

Modulo encoder rotativo Orbis™

Orbis™ è un encoder rotativo assoluto a foro passante adatto alle applicazioni in cui un tipico encoder OnAxis non può essere montato all'estremità dell'albero rotante per motivi di spazio. Il principio di misura passante di Orbis™ consente la personalizzazione, con schede e magneti di varie dimensioni per adattarsi all'applicazione. Caratteristiche Opzione contatore multigiro LED di stato Vantaggi Vero encoder assoluto Il design a fori passanti ne consente il montaggio in qualsiasi punto dell'albero Autocalibrazione opzionale dopo il montaggio Ampie tolleranze di installazione Autodiagnosi incorporata Resistenza agli agenti chimici Dati del prodotto Sistema Tipo di lettura Assiale Precisione ±0.25° Precisione deriva termica ±0.003°/°C Ripetibilità ±2 LSB (conteggi, unidirezionale) Isteresi digitale ±2 LSB (conteggi) Tensione di alimentazione Tensione di alimentazione 4.da 5 V a 5,5 V (al connettore) Assorbimento di corrente Tip. 65 mA (senza carico di uscita) Materiale dell'attuatore Materiale dell'attuatore Alluminio anodizzato Materiale del magnete Neodimio con strato protettivo Ni-Cu-Ni Massa Testina di lettura: 5.3 g Ambiente Campo magnetico esterno Max ±3 mT (CC o CA) sul lato superiore del lettore Umidità da 0 a 70 % senza condensa
