Modulo encoder rotativo RMB29

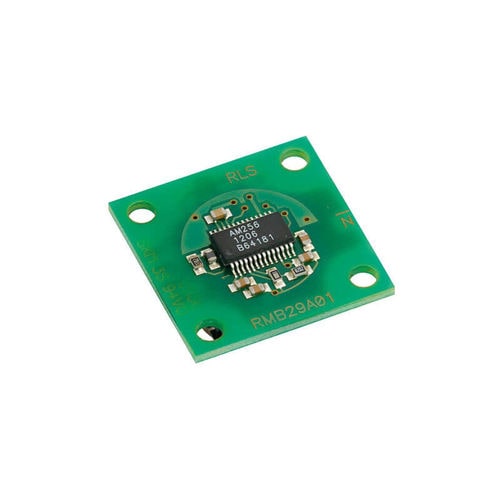

Il modulo encoder analogico RMB29 è progettato per l'integrazione diretta in applicazioni OEM di alto volume. Il circuito stampato quadrato da 29 mm a basso costo è dotato di un connettore che ne facilita l'installazione. Il modulo encoder è composto da un attuatore magnetico e da una scheda sensore separata. La rotazione dell'attuatore magnetico viene rilevata da un chip encoder personalizzato montato sulla scheda sensore ed elaborata per fornire un'onda sinusoidale/cosinica per giro. L'RMB29 può essere utilizzato in un'ampia gamma di applicazioni, tra cui il controllo dei motori e l'automazione industriale. Caratteristiche modulo quadrato da 29 mm versioni con alimentazione a 5 V Funzionamento ad alta velocità fino a 60.000 giri/min Uscita analogica seno/coseno Precisione fino a ±0,5 Dati del prodotto Sistema Tipo di lettura Rotativo Uscite Uscite di commutazione: U, V, W, Ampiezza del segnale: 1,1 V ± 0,2 V Precisione Fino a ±0,5 Tensione di alimentazione Tensione di alimentazione Vdd = 5 V ± 5 Ambiente Temperatura di esercizio Operativa: da -40 °C a +105 °C (limitata dal connettore) Vantaggi Basso costo per l'integrazione OEM Conforme alla normativa RoHS Dati del prodotto Sistema Precisione Fino a ±0,5 Tensione di alimentazione Tensione di alimentazione Vdd = 5 V ± 5
