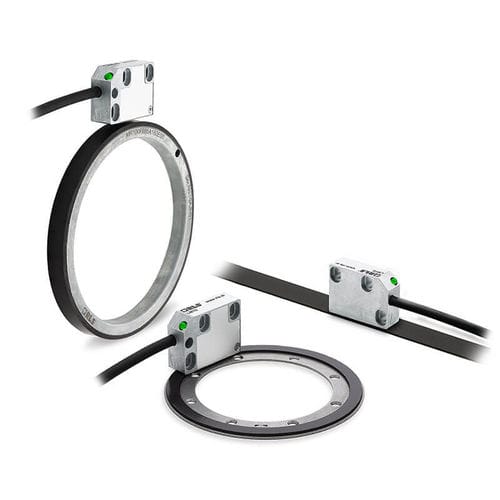

Encoder rotativo incrementale LM10 series

magneticosenza contattosigillato

L'LM10 è un encoder magnetico ad alta velocità senza contatto progettato per il rilevamento del movimento lineare o rotatorio in ambienti difficili. L'LM10 è dotato di un lettore compatto e sigillato che si trova a una distanza massima di 1,0 mm dalla riga o dall'anello magnetico autoadesivo. Caratteristiche Segno di riferimento autoadesivo Opzione di riferimento codificato per la distanza e di riferimento periodico Lunghezze degli assi fino a 100 m Opzioni di uscita analogica e digitale incrementale standard del settore Vantaggi Risoluzioni selezionabili dal cliente Funzionamento ad alta velocità Elevata affidabilità grazie alla comprovata tecnologia di rilevamento senza contatto LED di impostazione integrato Dati del prodotto Grado di precisione per scale MS ±10 µm (disponibile solo per lunghezze fino a 20 m), ±20 µm, ±40 µm Ripetibilità < 1 μm a 25°C Isteresi < 3 μm (con altezza di corsa di 0,3 mm) Lunghezza del polo 2 mm Lunghezza massima per scala MS 100 m Meccanico Massa Scala magnetica (1 m) 60 g, foglio di copertura (1 m) 3,5 g, lettore (cavo da 1 m, senza connettore) 57 g, cavo (1 m) 34 g Ambiente Emissione EMC IEC 61000-6-4 Immunità EMC IEC 61000-6-2
