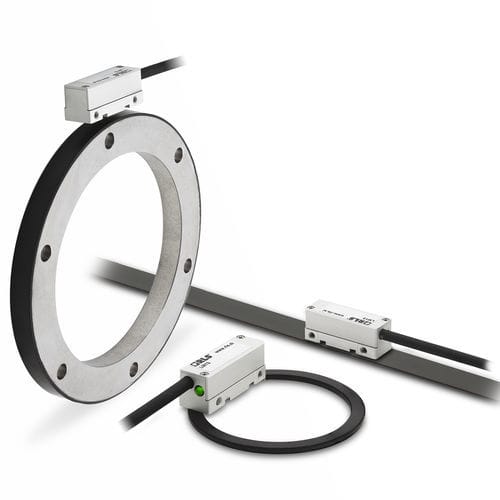

Encoder rotativo incrementale LM13 series

magnetico13 bitssenza contatto

L'LM13 è un sistema magnetico lineare ad alta velocità senza contatto progettato per il rilevamento del movimento lineare o rotatorio in ambienti difficili. Il sistema è composto da un lettore compatto e da una riga o anello magnetico autoadesivo separato. Caratteristiche Risoluzioni da 1.280 a 327.680 conteggi per rivoluzione Funzionamento ad alta velocità fino a 20.000 giri al minuto LED di impostazione integrato Vantaggi Lettore compatto Eccellente immunità allo sporco Elevata affidabilità grazie alla comprovata tecnologia di rilevamento senza contatto Uscite digitali e analogiche standard del settore Dati del prodotto Precisione ±10 µm Grado di precisione per scale MS ±10 µm (disponibile solo per lunghezze fino a 20 m), ±20 µm e ±40 µm Ripetibilità Migliore dell'unità di risoluzione per movimenti nella stessa direzione Isteresi < 4 µm fino a 0,5 mm di altezza di corsa Allarme Alta impedenza sulle linee di uscita A, B, A-, B-, Opzione speciale 02: l'allarme non viene segnalato dallo stato di alta impedenza, Opzione speciale 07: il segnale di allarme viene emesso parallelamente come segnale del driver di linea Coefficiente di espansione lineare per la scala MS ~ 17 × 10-6/K Lunghezza del polo 2 mm Fattore di interpolazione massimo 8,192 Lunghezza massima per scala MS 100 m Impianto elettrico Tensione di alimentazione 4.da 7 V a 7 V Tempo di impostazione 10 ms (primo dato pronto dopo l'accensione) Assorbimento di corrente < 50 mA Connessione connettore tipo D a 15 pin, connettore tipo HD a 15 pin, connettore CPC a 9 pin, connettore tipo D a 9 pin Meccanico Cavo Cavo PUR ad alta flessibilità, compatibile con la catena di trascinamento, doppia schermatura Massa Scala magnetica (1 m) 60 g, foglio di copertura (1 m) 3,5 g, testina di lettura (cavo da 1 m, senza connettore) 80 g, cavo (1 m) 34 g
