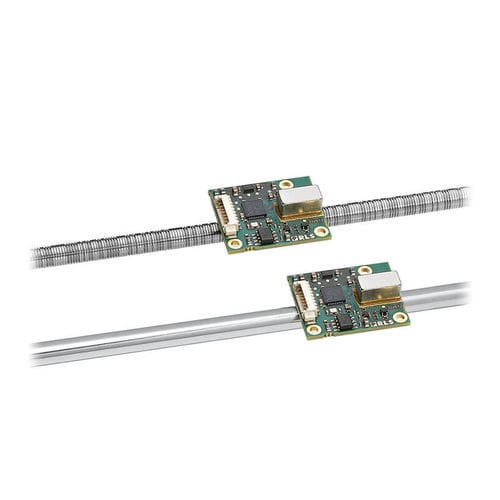

Encoder lineare assoluto LinACE™

magneticomeccanicosenza contatto

LinACE™ flat-board è un sistema di encoder magnetico lineare assoluto a livello di scheda, progettato per applicazioni di controllo del movimento come elemento dell'anello di controllo della posizione e della velocità. La lunghezza del lettore di soli 30 mm e il peso ridotto del sistema di encoder lo rendono adatto ad applicazioni con spazio limitato. LinACE™ flat-board fornisce misure accurate con risoluzione e ripetibilità eccellenti. Gli encoder sono disponibili nelle versioni con uscita seriale asincrona su RS422, SSI e BiSS C e offrono una gamma di risoluzioni selezionabili da 10 μm a 0,5 μm con velocità fino a 5 m/s. La posizione dell'encoder viene mantenuta anche se l'albero ruota durante il movimento in avanti e indietro. Vantaggi Automonitoraggio incorporato Eccellente resistenza ai campi magnetici parassiti Stabile in tutto l'intervallo di temperatura Adatto a loop di controllo altamente dinamici Tecnologia senza contatto per un'elevata affidabilità Dati del prodotto Sistema Precisione del sistema Fino a ±10 µm Ripetibilità Migliore dell'unità di risoluzione Isteresi Inferiore all'unità di risoluzione (senza influenza del montaggio meccanico) Protezione elettrica Protezione ESD HBM, Classe 2, ± 2 kV (valida solo per i segnali RS422 sul connettore; non toccare altri componenti) Tensione di alimentazione 4.da 5 V a 5,5 V - tensione sul lettore. Considerare la caduta di tensione sul cavo Tempo di impostazione 5 ms (dopo l'accensione) Assorbimento di corrente Tip. 115 mA, max. 150 mA (senza carico di uscita) Condizioni ambientali Umidità da 0 a 70 % senza condensa
