Encoder lineare incrementale RLB

magnetico13 bitsIEC

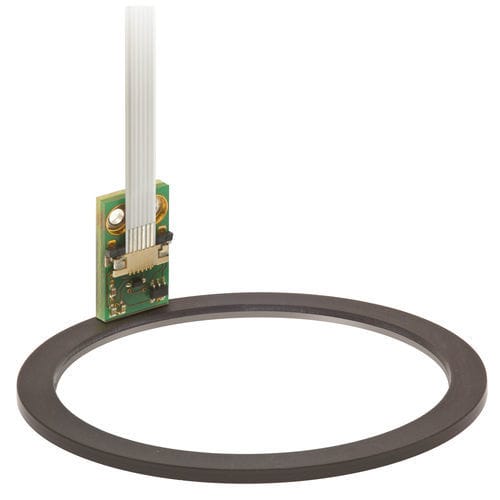

RLB è un sistema di sensori per encoder incrementali a livello di PCB, composto da un sensore a livello di PCB e da una riga o anello magnetico. È stato progettato per applicazioni di controllo del movimento integrate come elemento di retroazione dell'anello di controllo della posizione in applicazioni con vincoli di spazio. Caratteristiche Segnali di uscita TTL incrementali in quadratura A, B, Z Impulso indice periodico e bidirezionale Vantaggi Design miniaturizzato Funzionamento ad alta velocità Collegamento con cavo flessibile Conforme alla normativa RoHS Dati del prodotto Sistema Precisione ±40 µm Grado di precisione per scale MS ±40 µm Isteresi < 3 μm (con altezza di corsa di 0,3 mm) Lunghezza del polo 2 mm Fattore di interpolazione massimo 8,192 Lunghezza massima per scala MS 50 m Impianto elettrico Consumo di corrente < 20 mA Connessione JST 06FKZ-SM1 Meccanico Massa 0.46 g Ambiente Urti (6 ms) 300 m/s2 (IEC 60068-2-27) Vibrazioni (da 55 Hz a 2000 Hz) 300 m/s2 (IEC 60068-2-6)
