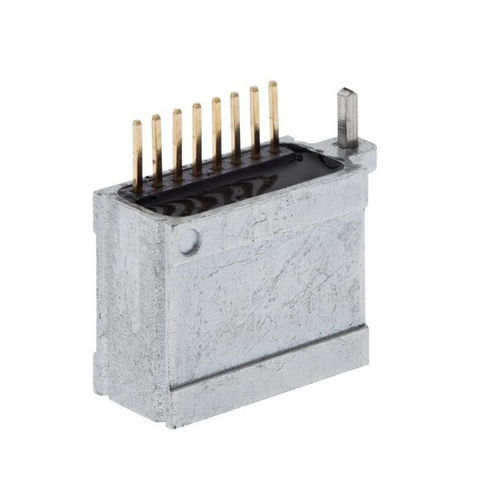

Encoder lineare incrementale RLM

magnetico13 bitssenza contatto

RLM è un sistema di encoder a livello di componente, costituito da un lettore RLM e da una riga o anello magnetico. È progettato come elemento dell'anello di controllo della posizione per applicazioni di controllo del movimento integrate. L'encoder dispone anche di una funzione di autodiagnosi per il rilevamento degli errori. Caratteristiche Design miniaturizzato Segno di riferimento bidirezionale unico o periodico Utilizzabile con righe lineari, anelli radiali e assiali Vantaggi Elevata precisione del sistema fino a ±10 μm Funzionamento ad alta velocità Principio di misura senza contatto e senza usura Opzione cavo flessibile o a pin Dati del prodotto Sistema Lunghezza del polo 2 mm Lunghezza massima per scala MS 50 m Impianto elettrico Tensione di alimentazione 5 V ±0,25 V- tensione sul lettore Assorbimento di corrente < 130 mA con terminazione a 120 Ω (valido per la versione RS422), < 30 mA senza terminazione a 120 Ω Condizioni ambientali RoHS Conforme alla direttiva UE 2002/95/CE Urti (11 ms) 300 m/s2 (IEC 60068-2-27) Vibrazioni (da 55 Hz a 2000 Hz) 300 m/s2 (IEC 60068-2-6)
