Encoder lineare incrementale RLC2IC

magnetico13 bitsRS-422

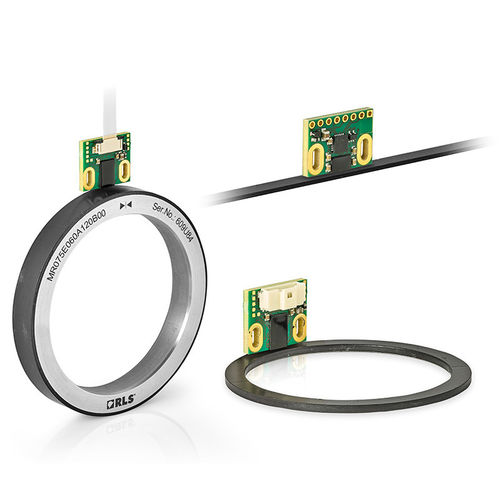

RLC2IC è un sistema di sensori encoder incrementali a livello di PCB, costituito da un sensore a livello di PCB e da una riga magnetica o da un anello. È stato progettato per applicazioni di controllo del movimento integrate come elemento di feedback dell'anello di controllo della posizione in applicazioni con vincoli di spazio. Il supporto dell'informazione è una riga magnetizzata periodicamente con una lunghezza del polo di 2 mm. È possibile la lettura radiale o assiale dell'anello. Caratteristiche Quadratura incrementale A, B, Z (RS422) Impulso indice bidirezionale unico o periodico Risoluzioni fino a 622.592 cpr per applicazioni rotative (anello a 76 poli) Vantaggi Design miniaturizzato Funzionamento ad alta velocità Conforme alla normativa RoHS Dati del prodotto Sistema Grado di precisione per scale MS ±40 µm Ripetibilità Migliore dell'unità di risoluzione per movimenti nella stessa direzione Isteresi < 2 µm fino a 0,2 mm di altezza di corsa Lunghezza del polo 2 mm Fattore di interpolazione massimo 8,192 Lunghezza massima per scala MS 50 m Impianto elettrico Tensione di alimentazione 5 V ±0,25 V- tensione sul lettore Assorbimento di corrente < 30mA Meccaniche Massa Lettore RLC 1,25 g; scala magnetica MS05 30 g/m; per gli anelli radiali e assiali fare riferimento alla scheda tecnica dell'anello magnetico Ambiente RoHS Conforme alla direttiva UE 2002/95/CE Urti (11 ms) 300 m/s2 (IEC 60068-2-27)
