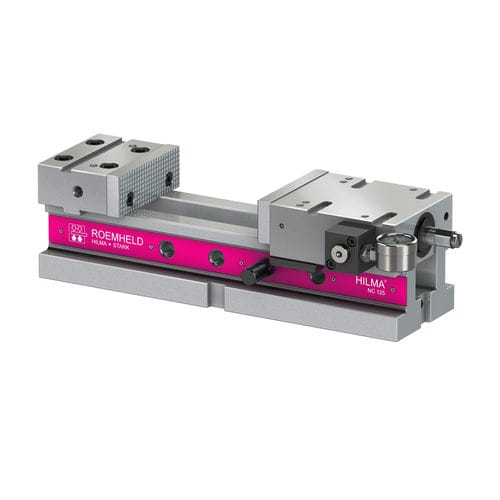

Morsa per macchina utensile HILMA.NC series

ad azionamento idraulicoverticalemodulare

morsa di bloccaggio contro ganascia fissa azionamento meccanico con moltiplicatore della forza idraulico larghezze di ganascia 100, 125 e 160 mm I sistemi di bloccaggio dei pezzi NC vengono impiegati in modo vantaggioso nella lavorazione verticale per la costruzione di stampi, forme e attrezzature. I sistemi di bloccaggio dei pezzi NC grazie al facile posizionamento della spina sfilabile possono essere adattati in modo flessibile e rapido ai differenti campi di bloccaggio. Grazie alle cave longitudinali e trasversali 20H7, la morsa NC può essere posizionata in modo rapido e preciso. Come accessori sono disponibili ganasce riportate a gradini, con le quali è possibile ampliare il campo di bloccaggio. Estraendo la spina sfilabile e togliendo la slitta di bloccaggio dalla base, si favorisce una pulizia semplice e rapida del sistema di bloccaggio. In questo modo si riducono dispendiosi tempi non produttivi. Vantaggi • Base in acciaio stabile contro le deformazioni • Moltiplicazione della forza idraulica • Guide di scorrimento temprate e rettificate • Programma di ganasce completo • Semplice regolazione del campo di bloccaggio tramite posizionamento rapido del perno d’innesto • Rinvio angolare o preselezione della forza di bloccaggio inseribili in un secondo momento (accessori) • Indicatore della forza di bloccaggio opzionale • Tempi di messa a punto minimi • Foro filettato nella ganascia fissa per l’arresto del pezzo • Bordo per il fissaggio mediante staffe • Pulizia rapida mediante semplice estrazione della slitta
