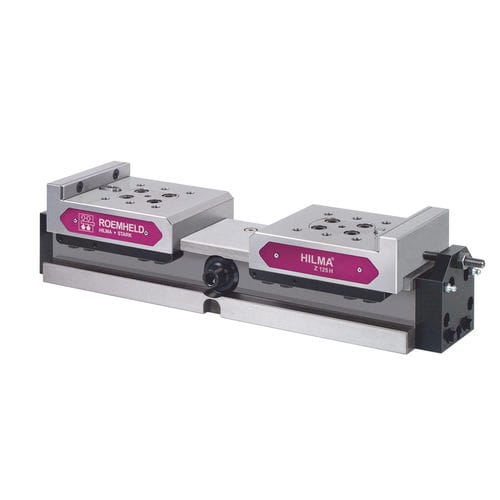

Morsa concentrica HILMA.ZH series

per macchina utensilead azionamento idraulico

Sistemi di bloccaggio autocentranti ad azionamento idraulico di pezzi su centri di lavorazione, seghe automatiche o lavorazione delle estremità. I sistemi di bloccaggio vengono impiegati anche in macchine speciali o come elemento in attrezzature. Particolarmente adatto per processi automatizzati o in condizioni ambientali difficili. Descrizione Il dispositivo di sincronizzazione regolato senza gioco dal produttore garantisce la precisione di bloccaggio e la ripetibilità ± 0,01 mm. La lunga guida della slitta e l’incapsulamento completo delle parti mobili consentono un’elevata sicurezza di processo e una lunga durata. Le grandi corse di bloccaggio permettono la produzione di una gran numero di pezzi in un unico sistema di bloccaggio. In attrezzature di bloccaggio molto compatte possono essere realizzate anche notevoli ampiezze di bloccaggio. La corsa di apertura può essere limitata manualmente tramite vite di registro oppure, in alternativa, con un sensore di prossimità. Vantaggi • Elevata precisione di bloccaggio e di posizionamento di ±0,01 mm • Limitazione della corsa di apertura tramite vite di registro o sensore di prossimità opzionale • Stabilità elevata e ottima protezione contro i trucioli • Bordo per il fissaggio mediante staffette • Fori di fissaggio specifici per il cliente • Chiavetta, fissaggio e fori di fissaggio per ganasce standard o speciali • Cava trasversale per posizionamento • Lubrificazione centralizzata
