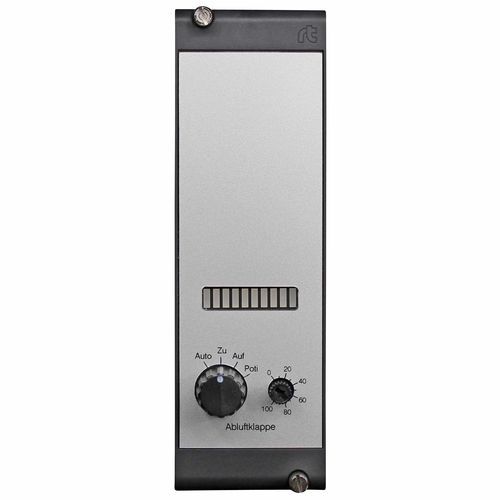

Modulo di uscita analogico RAG0015-01

convertitore di segnale analogicoper pannello di comandomontabile su pannello

Informazioni sul prodotto — RAG0015-01 Modulo analogico 1x 0-10 V indicatore a barre di feedback (montato su morsetto)
Il modulo di uscita analogica fornisce un livello di comando manuale con funzione di emergenza per 1 o 2 uscite analogiche di regolatori o sistemi DDC che richiedono l'override locale. È progettato per l'integrazione in quadri di controllo HVAC e industriali e consente un funzionamento manuale sicuro e l'override delle uscite automatiche.

Funzioni e funzionamento
Il selettore rotativo (Auto–Chiuso–Aperto–Poti) preseleziona la modalità di funzionamento per ogni uscita; in Auto il segnale del regolatore viene trasmesso. In posizione Poti il potenziometro integrato consente la regolazione continua dell'uscita da 0 a 10 V. L'indicatore a barre non è collegato alla tensione di uscita e deve essere comandato esternamente. Il morsetto 43 fornisce 10 V DC per protezione antigelo o dispositivi ausiliari. Ogni uscita supporta un carico fino a 10 mA. La posizione automatica di ogni interruttore è disponibile senza potenziale su un morsetto. Se è richiesta una segnalazione locale (Chiuso–Aperto–Poti), specificare il suffisso tipo -H0.

Varianti

• RAG0015-01 - 1 uscita analogica
• RAG1515-01 - 2 uscite analogiche

Specifiche tecniche

• Produttore: romutec Steuer- und Regelsysteme GmbH
• Numero prodotto / SKU: 00001108
• Tipo / Modello: RAG0015-01 (1 uscita analogica); RAG1515-01 (2 uscite analogiche)
• Uscita: uscita/e analogica/e 0-10 V
• Capacità di carico in uscita: fino a 10 mA per uscita
• Morsetto 43: alimentazione 10 V DC (es. per protezione antigelo)
• Comandi: selettore rotativo (Auto–Chiuso–Aperto–Poti); potenziometro integrato (0-10 V) in posizione Poti
• Indicatore a barre: pilotaggio esterno, non accoppiato direttamente alla tensione di uscita
• Posizione automatica: disponibile senza potenziale su morsetto
• Segnalazione locale: specificare il suffisso -H0 se necessario
• Peso (meta): 0.125 kg
• ReleaseDate (meta): 2026-04-28
