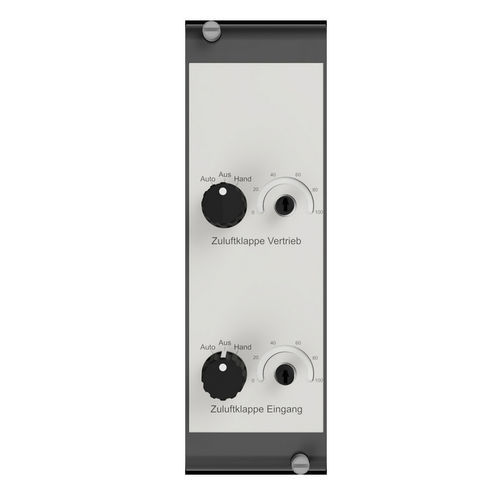

Modulo di uscita analogico RAG1010-01

a 2 uscite analogiche

Descrizione del prodotto
Modulo di uscita analogica 0–10 V per un massimo di 2 attuatori, dotato di un anello di 10 LED per visualizzare il valore analogico. L'indicazione del segnale di ritorno non è accoppiata alla tensione di uscita e può essere comandata esternamente tramite morsetto.

Funzionamento
Il modulo funge da livello di comando manuale con funzione di emergenza per fino a due uscite analogiche provenienti da regolatori o sistemi DDC che richiedono override manuale. Ogni canale si seleziona tramite l'interruttore rotativo "Auto-Aus-Poti": in posizione "Auto" è attivo il segnale del sistema di controllo, in posizione "Poti" il potenziometro integrato fornisce il controllo manuale.

Potenziometro e indicazione
In posizione "Poti" il potenziometro consente la regolazione continua dell'uscita 0–10 V. La tensione di ritorno presente sul morsetto è visibile in modo qualitativo tramite l'anello di 10 LED attorno al potenziometro.

Connessioni e cablaggio
I morsetti 23 e 43 forniscono 0 V DC (GND). Ogni uscita è caricabile fino a 20 mA. La posizione "Auto" di ciascun interruttore è fornita senza potenziale su un morsetto. La segnalazione locale (Aus‑Poti) può essere abilitata spostando un jumper posizionato sotto i morsetti 26–27.

Specifiche tecniche

• Modello: RAG1010-01
• Funzione: modulo di uscita analogica 0–10 V per livello di comando manuale con funzione di emergenza
• Numero di uscite: fino a 2 uscite analogiche
• Indicatore: anello di 10 LED per visualizzazione qualitativa del valore analogico
• Indicazione di ritorno: comandabile su morsetto, non accoppiata alla tensione di uscita
• Interruttore rotativo: "Auto-Aus-Poti" con posizioni Auto e Poti
• Potenziometro: regolazione continua 0–10 V in posizione Poti
• GND: morsetti 23 e 43 = 0 V DC
• Capacità di carico in uscita: fino a 20 mA per uscita
• Posizione Auto: fornita senza potenziale su morsetto
• Segnalazione locale (Aus‑Poti): selezionabile tramite jumper sotto i morsetti 26–27
• Numero prodotto / SKU: 00003420
• Peso: 0,141 kg
