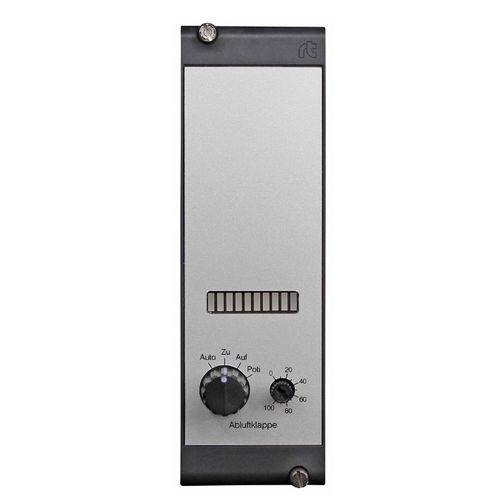

Modulo di uscita analogico RAG0015H0-01

da integrare

Informazioni sul prodotto
Il modulo di uscita analogica RAG0015H0-01 fornisce un livello di comando manuale con funzione di emergenza per 1 o 2 uscite analogiche (0-10 V) di regolatori o sistemi DDC che devono poter essere sovrascritte tramite intervento manuale. Un interruttore rotativo Auto-Zu-Auf-Poti preseleziona la modalità di uscita: Automatico (segnale dal sistema di controllo) o Poti (manuale). In posizione Poti il potenziometro integrato regola in continuo l'uscita da 0 a 10 V. L'indicatore a barre non è accoppiato alla tensione di uscita e può essere pilotato esternamente. Il morsetto 43 fornisce 10 V CC per funzioni come la protezione antigelo. Ogni uscita è caricabile fino a 10 mA. La posizione automatica di ogni interruttore è presente senza potenziale su un morsetto. Specificare il suffisso -H0 quando è richiesta la segnalazione locale (Zu-Auf-Poti).

Varianti

• RAG0015-01 - 1 uscita analogica
• RAG1515-01 - 2 uscite analogiche

Funzioni / Caratteristiche

• Livello di comando manuale con funzione di emergenza per 1 o 2 uscite analogiche
• Interruttore rotativo Auto-Zu-Auf-Poti per la preselezione della modalità (Automatico = segnale dal sistema, Poti = regolazione manuale)
• Potenziometro integrato per regolazione continua 0-10 V (posizione Poti)
• Indicatore a barre per visualizzazione (non accoppiato alla tensione di uscita; azionamento esterno possibile)
• 10 V CC disponibili sul morsetto 43 (es. protezione antigelo)
• Uscite caricabili fino a max. 10 mA
• Posizione automatica di ogni interruttore fornita senza potenziale su morsetto
• Suffisso -H0 per segnalazione locale (Zu-Auf-Poti)

Dati tecnici

• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Numero articolo / SKU: 00001992
• Modello: RAG0015H0-01
• Peso: 0,125 kg
• Data di rilascio: 2026-04-28
• Alimentazione: 24 V AC/DC ±10%
• Assorbimento max.: 240 mA
• Segnale ingresso/uscita: 0-10 V (impedenza d'ingresso 100 kΩ)
• Uscite: 0-10 V verso dispositivi di campo
• Capacità di carico uscite: max. 10 mA per uscita
• Resistenza di uscita: 100 Ω
• 1x 10 V costante, max. 10 mA (morsetto 43)
• Caratteristiche degli interruttori: 20 VA / 20 W; tensione di commutazione max. 50 V AC/DC; corrente di commutazione 200 mA; corrente a riposo max. 1 A; durata ≥ 50.000 cicli
• Temperatura di esercizio: 0...50 °C; stoccaggio: -20...+70 °C; umidità relativa 5...95 % senza condensazione
• Classe di protezione: IP40 (fino a IP54 con copertura)
• Dimensioni: larghezza 19" 8 TE (40,5 mm) x altezza 3 HE (129 mm) x profondità <80 mm
• Connessioni: 2,5 mm² innestabili, collegamento a vite
• EMC / Norme: EN/IEC 61000-4-x (ESD, Surge, Burst) con livelli di prova indicati
