Modulo di uscita analogico RAG1515

a 2 uscite analogichedi automatizzazioneper pannello di comando

Panoramica

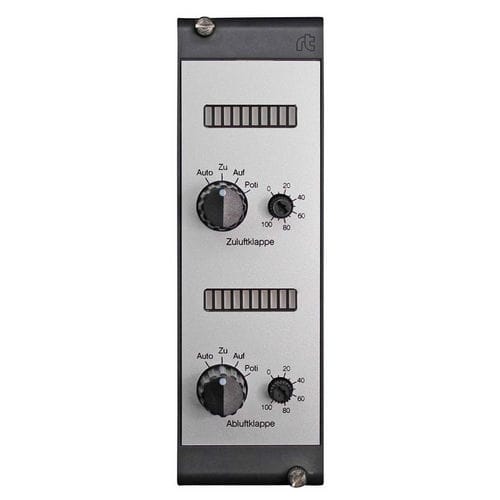

Il RAG1515 è un modulo analogico con due canali 0–10 V integrati, dotato di interruttore di comando, potenziometro e indicatore a barre. Progettato per montaggio su telaio 19 pollici (larghezza 8 TE), converte ingressi DDC in uscite per moduli di campo. Codice prodotto: 00001114

Dati tecnici

• Alimentazione: 24 V AC/DC, ±10%
• Assorbimento massimo: 80 mA
• Ingressi: 0–10 V (DDC)
• Resistenza d'ingresso: 100 kΩ
• Uscite: 0–10 V verso modulo di campo; carico max. 10 mA
• Resistenza d'uscita: 100 Ω
• 1× uscita fissa 10 V, max. 10 mA
• Capacità di commutazione: 20 VA / 20 W; tensione massima di commutazione: 50 V AC/DC; corrente di commutazione: 200 mA
• Corrente di riposo: max. 1 A
• Cicli di commutazione min.: 50.000
• Classe di protezione: IP40 (IP54 con copertura/finestra)
• Dimensioni: larghezza 8 TE (40,5 mm), altezza 3 HE (129 mm), profondità di installazione < 80 mm
• Morsetti: morsetto a vite pluggable 2,5 mm²
• Montaggio: telaio 19 pollici
• Temperatura di esercizio: 0 ... 50 °C; stoccaggio/trasporto: -20 ... +70 °C
• Umidità relativa: 5 ... 95 %, senza condensa
• Norme EMC/test: EN 61000-4-2, EN 61000-4-5, EN 61000-4-4 (dettagli nei dati tecnici)
• Peso: 0,141 kg

Caratteristiche

• Due canali analogici indipendenti 0–10 V
• Interruttore di comando integrato per funzionamento locale
• Potenziometro frontale per regolazione manuale
• Indicatore a barre frontale per lettura visiva del segnale
• Larghezza compatta 8 TE per integrazione in rack 19 pollici
• Morsetti pluggable da 2,5 mm² per cablaggio semplice
• Protezione EMC/ESD contro sovratensioni e disturbi

Applicazioni
Adatto per automazione degli edifici e quadri di controllo industriali dove i segnali DDC devono essere convertiti e regolati localmente. Idoneo per armadi di controllo e interfacciamento di segnali di campo. Codice prodotto: 00001114
