Modulo di controllo di uscita RAG1515-01

analogicoa 2 O

Descrizione del prodotto

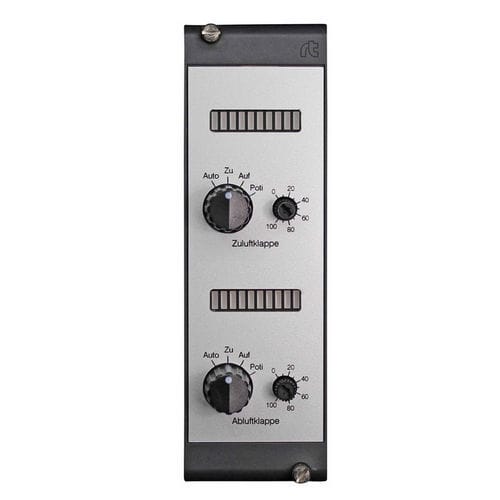

Modulo di comando manuale analogico per 1 o 2 attuatori, con indicatore a barre. Il modulo fornisce un livello di controllo manuale locale con funzione di emergenza per 1–2 uscite analogiche di unità di controllo o sistemi DDC, permettendo la sovrascrittura manuale. L'interruttore rotativo Auto‑Zu‑Auf‑Poti seleziona la modalità di uscita: in Auto il segnale proviene dal sistema di regolazione; in Poti il potenziometro integrato consente la regolazione continua dell'uscita da 0–10 V. L'indicatore a barre non è accoppiato alla tensione di uscita e può essere pilotato esternamente. Il morsetto 43 fornisce 10 V DC per protezione antigelo o funzioni simili. Ogni uscita è caricabile fino a 10 mA. La posizione automatica di ogni interruttore è disponibile senza potenziale su un morsetto. Se è necessaria l'indicazione locale (Zu‑Auf‑Poti), aggiungere il suffisso di tipo -H0. RAG0015-01 = 1 uscita analogica; RAG1515-01 = 2 uscite analogiche.

Specifiche tecniche

• Modello: RAG1515-01 (2 uscite analogiche). Variante RAG0015-01 = 1 uscita analogica
• Funzione: livello di controllo manuale locale con funzione di emergenza per uscite analogiche di unità di controllo / sistemi DDC
• Segnale di uscita: 0–10 V (regolabile continuamente tramite potenziometro integrato in modalità "Poti")
• Interruttore: rotativo Auto‑Zu‑Auf‑Poti (Auto: segnale dal sistema di controllo; Poti: regolazione manuale)
• Indicatore a barre: separato, non accoppiato alla tensione di uscita, pilotabile esternamente
• Tensione ausiliaria: morsetto 43 fornisce 10 V DC (es. per protezione antigelo)
• Capacità di carico delle uscite: fino a 10 mA per uscita
• Posizione automatica: senza potenziale su morsetto
• Indicazione locale (Zu‑Auf‑Poti): specificare il suffisso "-H0" se necessario
• Peso: 0,145 kg
• Numero articolo / SKU: 00001115
• Documenti disponibili: Scheda tecnica (PDF), Schema di collegamento (PDF), Descrizione tecnica (TXT)
