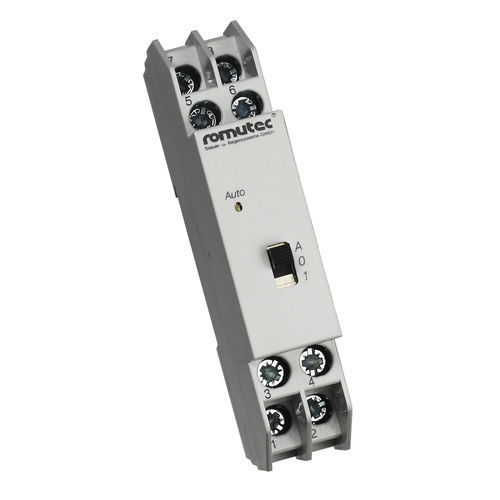

Modulo relè di commutazione FE02

DCACelettromeccanico

Informazioni sul prodotto
L'unità funzionale FE02 fornisce un livello di comando manuale con funzione di emergenza per un azionamento a stadio singolo. Il modulo include un interruttore a cursore con posizioni Auto‑0‑1; nello stato di consegna la posizione Auto è senza potenziale e instradata al morsetto. Il routing del feedback in posizione manuale può essere modificato internamente tramite il jumper J1. Un contatto di relè commutatore senza potenziale per unità di controllo consente la commutazione diretta di contattori di potenza. Il relè in Auto è comandato da un'uscita DDC/PLC. Un LED indica lo stato del relè; il colore (rosso o verde) è selezionabile tramite il jumper J2 e può attivare un messaggio collettivo su un FE04 tramite il jumper J3. Tensione di comando del relè nello stato di consegna: 8–24 V CA/CC. Il controllo con GND (AC‑COM) può essere abilitato tramite il jumper J4. I jumper sono posizionati all'interno del modulo e sono accessibili dopo aver aperto con cura l'involucro con un cacciavite a testa piatta.

Funzione / Caratteristiche

• Livello di comando manuale con funzione di emergenza per azionamento a stadio singolo
• Interruttore a cursore posizioni: Auto - 0 - 1
• Posizione Auto senza potenziale e instradata al morsetto nello stato di consegna
• Jumper interno J1: modificare il routing del feedback in posizione manuale
• Contatto relè commutatore senza potenziale per unità per commutazione diretta di contattori di potenza (osservare il carico di contatto)
• Relè comandato da uscita DDC/PLC in posizione Auto
• Indicatore LED per lo stato del relè; colore selezionabile tramite J2 (rosso o verde)
• Il LED può attivare un messaggio collettivo su FE04 tramite J3
• Tensione di comando relè (stato di consegna): 8 V a 24 V CA/CC
• Controllo selezionabile con GND (AC‑COM) tramite J4
• Jumper accessibili all'interno del modulo (modificabili dopo apertura accurata dell'involucro)

Didascalie dei morsetti e dati elettrici
I morsetti sono numerati in base alla posizione del modulo nell'involucro (es. 3.6 = slot 3, morsetto 6). Nella seguente lista X indica la posizione del modulo.

• Morsetto X.1: alimentazione GND
• Morsetto X.2: alimentazione 24 V AC o CC
• Morsetto X.3, X.4: feedback dell'interruttore in posizione Auto o Manuale, senza potenziale, max. 28 V CA/CC, max. 5 A, 100 VA
• Morsetto X.5: contatto NC del relè
• Morsetto X.6: ingresso di comando del relè, 8 V a 24 V AC o CC. Controllo con GND (AC‑COM) selezionabile tramite J4.
• Morsetto X.7: contatto NO del relè
• Morsetto X.8: COM del relè, max. 250 V AC, max. 5 A, 1250 VA

Dati meccanici
Dimensioni esterne (L × A × P): 17,5 × 90 × 58 mm.

Note aggiuntive
Osservare i carichi dei contatti del relè durante la commutazione dei contattori di potenza. I jumper si trovano all'interno del modulo e richiedono l'apertura accurata dell'involucro per la modifica. Selezione del colore LED e attivazione del messaggio collettivo disponibili tramite jumper dedicati.

Specifiche tecniche

• Denominazione modello: FE02
• Funzione: livello di comando manuale per azionamento a stadio singolo con funzione di emergenza
• Posizioni dell'interruttore: Auto - 0 - 1
• Relè: contatto commutatore senza potenziale per unità di controllo
• Tensione di comando (stato di consegna): 8 V a 24 V CA/CC
• Contatti di feedback (X.3, X.4): senza potenziale, max. 28 V CA/CC, max. 5 A, 100 VA
• COM del relè (X.8): max. 250 V AC, max. 5 A, 1250 VA
• Modalità di controllo selezionabile: GND (AC‑COM) via J4
• Indicatore LED di stato con colore selezionabile via J2; messaggio collettivo via J3
• Jumper: J1 (feedback manuale), J2 (colore LED), J3 (messaggio collettivo), J4 (controllo GND)
• Dimensioni esterne: 17,5 × 90 × 58 mm (L × A × P)
• Peso: 0,061 kg
