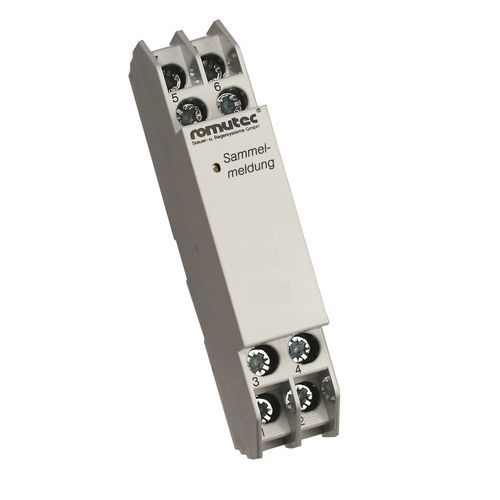

Modulo relè AC FE05

elettromeccanicoDCdi commutazione

Informazioni sul prodotto
Il modulo relè di accoppiamento FE05 converte tensioni di controllo di bassa tensione provenienti da controller DDC/PLC in un contatto invertitore senza potenziale per pilotare dispositivi con tensioni di alimentazione diverse. Il modulo include un relè d'accoppiamento con contatti NC e NO ed è comandato a 8–24 V AC/DC. Il LED associato indica lo stato operativo (verde / giallo / rosso). I ponticelli interni sono modificabili. La base dell'involucro può essere rimossa con un cacciavite a taglio per accedere agli inserti; gli inserti singoli possono essere rimossi tirandoli con attenzione. I testi dei messaggi sono fissi; testi personalizzati e etichettatura con numero dispositivo disponibili a pagamento.

Denominazione morsetti (morsetto X = posizione modulo)

• Morsetto X.1: Massa alimentazione (GND)
• Morsetto X.2: Alimentazione 24 V AC o DC
• Morsetto X.3: Ingresso di comando del relè, 8–24 V AC o DC
• Morsetto X.4: n.c.
• Morsetto X.5: Contatto NC del relè
• Morsetto X.6: n.c.
• Morsetto X.7: Contatto NO del relè
• Morsetto X.8: Comune del relè (COM), max. 250 V AC, max. 5 A, 1250 VA

Dimensioni / montaggio
Dimensioni esterne (L x A x P): 17.5 x 90 x 58 mm

Dettagli aggiuntivi sul prodotto
Indicazione LED: il LED assegnato si illumina in verde, giallo o rosso per indicare lo stato di funzionamento. Ponticelli: ponticelli intercambiabili situati all'interno del modulo. Involucro: base rimovibile con cacciavite a taglio per accedere agli inserti. Tipo di contatto: contatto invertitore senza potenziale adatto per pilotare dispositivi con diverse tensioni di alimentazione (osservare il carico del contatto). Personalizzazione: testi fissi per impostazione predefinita; testi personalizzati e numerazione dispositivo disponibili a pagamento.

Specifiche tecniche

• Modello: FE05
• Funzione: relè di accoppiamento per convertire tensioni di controllo a bassa tensione in contatti senza potenziale
• Tensione di comando: 8 - 24 V AC / DC
• Tensione di alimentazione (morsetti): 24 V AC o DC (Morsetto X.2), GND (Morsetto X.1)
• Contatti del relè: contatti NC e NO più COM; portata COM max. 250 V AC, max. 5 A, 1250 VA
• Dimensioni esterne: 17.5 x 90 x 58 mm (L x A x P)
• Peso: 0,056 kg
• Indicazione stato LED: verde / giallo / rosso
• Montaggio / accesso: base rimovibile, inserti rimovibili; ponticelli interni configurabili
• Numero articolo / SKU: 00002999
• Produttore: romutec Steuer- und Regelsysteme GmbH
