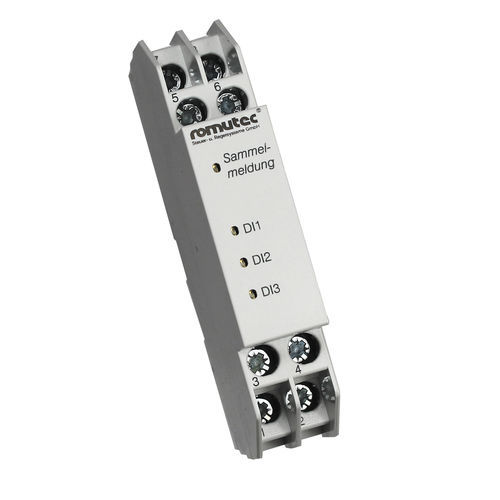

Modulo di allarme FE04

Panoramica del prodotto
Il modulo di segnalazione collettiva FE04 inoltra i messaggi collettivi tramite un contatto di relè senza potenziale. Fornisce tre LED liberamente configurabili (rosso/verde) che possono essere assegnati alla segnalazione collettiva. I LED configurati per la segnalazione collettiva attivano il relè tramite ponticelli interni. È disponibile anche un terminale di segnalazione collettiva per segnali a 24V DC (max. 100 mA).

Caratteristiche principali

• Modello: FE04
• Produttore: romutec Steuer- und Regelsysteme GmbH
• Numero prodotto (SKU): 00002994
• Peso: 0,059 kg
• Alimentazione: 24V AC o DC
• Controllo LED: 24V AC o DC (3 LED liberamente configurabili)
• Carico contatto relè di segnalazione collettiva: max. 250V AC, 5A, 1250 VA
• Terminale di segnalazione collettiva (per segnali 24V DC): max. 100 mA
• Ponticelli: posizionati nel modulo e modificabili per consentire ai LED di attivare messaggi collettivi
• Personalizzazione: testi di messaggio fissi di default ma personalizzabili con costi aggiuntivi; numerazione dispositivi applicabile

Assegnazione dei terminali

• Terminale X.1: Massa di alimentazione (GND)
• Terminale X.2: Alimentazione 24V AC o DC
• Terminale X.3: LED 2 (DI2), controllo con 24V AC o DC
• Terminale X.4: LED 3 (DI3), controllo con 24V AC o DC
• Terminale X.5: Relè di segnalazione collettiva, contatto NC
• Terminale X.6: LED 1 (DI1), controllo con 24V AC o DC
• Terminale X.7: Relè di segnalazione collettiva, contatto NO
• Terminale X.8: Relè di segnalazione collettiva, comune (COM) — carico contatto max. 250V AC, 5A, 1250 VA

Dimensioni meccaniche e installazione
L x A x P: 17,5 x 90 x 58 mm. La base dell'involucro può essere rimossa con un cacciavite a taglio nella parte superiore dell'apparecchio. Gli inserti individuali possono essere rimossi tirando con attenzione. I ponticelli sono accessibili all'interno del modulo per la configurazione.

Ordini e informazioni aggiuntive
I testi dei messaggi sono fissi di default ma possono essere personalizzati in base alle esigenze del cliente con un costo aggiuntivo. La numerazione dei dispositivi può essere applicata su richiesta. Per istruzioni dettagliate su installazione e cablaggio consultare la documentazione del produttore o contattare romutec Steuer- und Regelsysteme GmbH.
