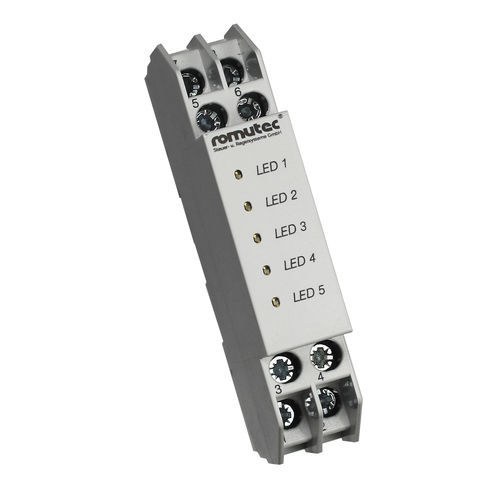

Dispositivo di segnalazione FE01

Informazioni sul prodotto
Unità funzionale FE01 – 5 messaggi di stato. Il modulo di segnalazione FE01 viene utilizzato per segnalare messaggi esterni di funzionamento, stato e guasto (esempi: serrande tagliafuoco, gelo, filtri, cinghie trapezoidali). Il modulo è dotato di cinque LED doppi il cui colore (rosso o verde) è selezionabile tramite jumper. Sono disponibili jumper speciali a 3 poli come accessorio per codificare segnali gialli. La funzione degli ingressi si configura tramite jumper: principio a riposo con monitoraggio rottura conduttore oppure principio ad azione (contatto normalmente aperto). Tutti i LED possono essere collegati per attivare un messaggio collettivo sul modulo FE04 tramite un jumper. È prevista una morsettiera per il segnale collettivo (morsetto X.8) per questi segnali (24 V DC, max. 100 mA). I jumper si trovano all'interno del modulo e sono sostituibili. La base dell'involucro può essere rimossa dall'alto con un cacciavite a taglio per accedere agli inserti; gli inserti individuali possono essere rimossi tirandoli con attenzione. I testi dei messaggi sono fissi per impostazione predefinita ma possono essere personalizzati a richiesta con costo aggiuntivo. È possibile applicare numerazioni dispositivo.

Caratteristiche principali

• Modulo di segnalazione con 5 LED doppi (colore selezionabile tramite jumper: rosso/verde)
• Funzione ingresso selezionabile tramite jumper: principio a riposo con monitoraggio rottura conduttore o principio ad azione (NA)
• Uscita segnale collettivo (morsetto X.8) per messaggi collettivi, 24 V DC, max. 100 mA
• Jumper interni per configurazione colore LED, funzione ingresso e messaggio collettivo
• Base dell'involucro rimovibile per accesso e inserimento/estrazione dei moduli
• Testi dei messaggi fissi di default; personalizzazione disponibile a richiesta con costo aggiuntivo; numerazione dispositivi possibile

Morsetti / Assegnazione morsetti (posizione del modulo indicata come X)

• Morsetto X.1: Alimentazione GND
• Morsetto X.2: Alimentazione 24 V AC o DC
• Morsetto X.3: LED 4 (DI5), comando con 24 V AC o DC
• Morsetto X.4: LED 5 (DI4), comando con 24 V AC o DC
• Morsetto X.5: LED 2 (DI3), comando con 24 V AC o DC
• Morsetto X.6: LED 3 (DI2), comando con 24 V AC o DC
• Morsetto X.7: LED 1 (DI1), comando con 24 V AC o DC
• Morsetto X.8: Uscita segnale collettivo (24 V DC, max. 100 mA) — ogni LED di questo inserto collegato a CS attiva un messaggio collettivo su questo morsetto

Note meccaniche / di installazione

• Base dell'involucro rimovibile dall'alto con cacciavite a taglio
• Inserti individuali estraibili tirando con attenzione dopo la rimozione della base
• Jumper interni accessibili per modifiche di configurazione

Specifiche tecniche

• Modello: FE01
• Numero prodotto / SKU: 00002990
• Produttore / Marca: romutec Steuer- und Regelsysteme GmbH
• Alimentazione: 24 V AC o DC (morsetti X.1 = GND, X.2 = 24 V)
• LED: 5 LED doppi, colore selezionabile tramite jumper (rosso/verde); jumper opzionale a 3 poli per codifica gialla
• Controllo ingresso: selezionabile tramite jumper — principio a riposo con monitoraggio rottura conduttore o principio ad azione (NA)
• Segnale collettivo: morsetto X.8, 24 V DC, max. 100 mA
• Dimensioni esterne (L x A x P): 17,5 x 90 x 58 mm
• Peso: 0,057 kg
• Involucro: base rimovibile per accesso agli inserti
• Personalizzazione: testi messaggio personalizzabili a richiesta con costo aggiuntivo; numerazione dispositivi disponibile
