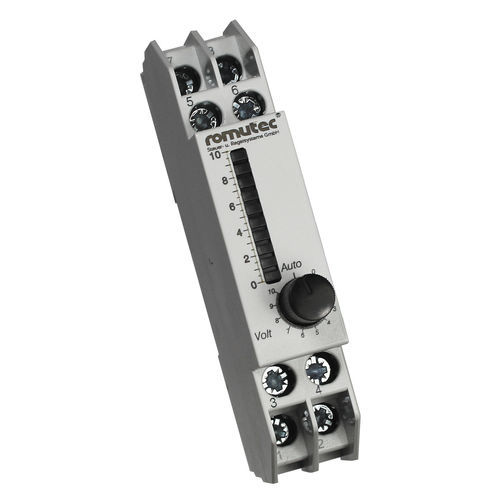

Unità funzionale FE03 – modulo trasmettitore analogico con override manuale. Il dispositivo permette l'override manuale dell'uscita analogica per attuatori continui tramite un potenziometro integrato. Si monta su guida DIN. Il potenziometro rotante Auto/Manual seleziona la modalità di uscita: in Auto il segnale è determinato dal sistema di controllo; in Manual l'uscita si regola continuamente nell'intervallo 0-10V (o 0-20mA) tramite il potenziometro. Un display a barre con 10 LED mostra il livello di uscita. I tipi di segnale di ingresso e uscita sono selezionabili in modo indipendente tramite ponticelli interni (es. ingresso 0-10V, uscita 0-20mA), consentendo la conversione di segnale. Impostazione di fabbrica: ingresso e uscita = 0-10V. Il feedback automatico è instradato tramite un relè ai morsetti X.7 (COM) e X.8 (NO); il contatto è NO di default e può essere codificato come NC tramite il ponticello J3 (osservare il carico di contatto). I ponticelli sono all'interno del modulo e possono essere cambiati dopo aver aperto con cura usando un cacciavite a lama piatta. Ingressi e uscite non sono galvanicamente isolati.

Dati tecnici
Assegnazione dei morsetti e note
I numeri dei morsetti seguono la posizione del modulo nell'armadio: la designazione 3.6 significa slot modulo 3, morsetto 6. Nella lista morsetti seguente la posizione del modulo è indicata come X.

• Morsetto X.1: Alimentazione GND
• Morsetto X.2: Alimentazione 24V AC o DC
• Morsetto X.3: Ingresso analogico GND
• Morsetto X.4: Ingresso analogico 0-10V o 0-20mA regolabile tramite ponticello J1
• Morsetto X.5: Uscita analogica GND
• Morsetto X.6: Uscita analogica 0-10V o 0-20mA regolabile tramite ponticello J2
• Morsetto X.7: Relè comune (COM), max. 250V AC, max. 2A, 62.5VA
• Morsetto X.8: Contatto relè (NO), può essere codificato come NC tramite ponticello J3

Dimensioni
Dimensioni esterne: L x A x P 17.5 x 90 x 58 mm

Specifiche tecniche

• Modello: FE03
• Funzione: 1x trasmettitore analogico / modulo codificatore analogico con override manuale
• Intervallo di uscita regolabile: 0-10V o 0-20mA (selezionabile)
• Ingresso selezionabile: 0-10V o 0-20mA tramite ponticello J1
• Uscita selezionabile: 0-10V o 0-20mA tramite ponticello J2
• Display a barre: 10 LED che indicano il livello di uscita
• Selettore Auto/Manuale (potenziometro rotante) per segnale automatico o regolazione manuale
• Feedback automatico instradato tramite relè ai morsetti X.7 (COM) e X.8 (NO) – relè codificabile in NC tramite J3; portata relè max. 250V AC, max. 2A, 62.5VA
• Ingressi e uscite non galvanicamente isolati
• Alimentazione: 24V AC o DC
• Montaggio: guida DIN
• Dimensioni esterne: 17.5 x 90 x 58 mm
• Peso: 0.06 kg
