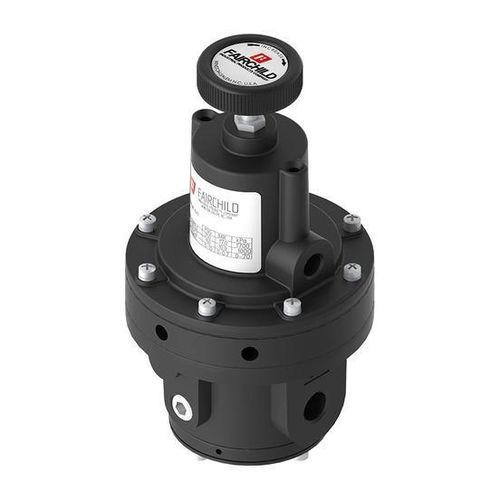

Relè pneumatico di offset M1500A

di calcolodi comando

Descrizione
Il relè a bias positivo modello 1500 è progettato per applicazioni che richiedono una pressione di uscita pari alla somma di un segnale pneumatico di ingresso controllato e di un bias fisso. Questo relè pneumatico eroga un elevato flusso di uscita mantenendo una pressione di uscita che rappresenta la pressione del segnale di ingresso più un bias preimpostato, idoneo per il controllo preciso di valvole e attuatori.

Caratteristiche

• L'uscita del relè è la somma del bias della molla, impostato con la vite di regolazione, più un segnale pneumatico di ingresso (Po = Ps + K), dove Po è la pressione di uscita, Ps la pressione del segnale e K il bias della molla impostato dalla vite di regolazione.
• Sensibilità di controllo di 1 pollice colonna d'acqua per applicazioni di precisione.
• Grandi valvole di alimentazione e scarico forniscono elevati flussi di mandata e di scarico.
• Sedi delle valvole di alimentazione e scarico morbide per minimizzare il consumo d'aria.
• Una valvola di alimentazione bilanciata minimizza l'effetto delle variazioni della pressione di alimentazione.
• Il design del tubo aspiratore compensa l'abbassamento della pressione a valle in condizioni di flusso.
• Una camera di controllo separata isola il diaframma dal flusso principale per eliminare oscillazioni e ronzii.
• La costruzione dell'unità consente di effettuare la manutenzione del modello 1500A in linea senza rimuoverlo dalla tubazione.

Specifiche tecniche

• Marca: Fairchild
• Modello: M1500A
• Famiglia di prodotto: FAIRCHILD - Relays
• Funzione: Relè pneumatico a bias positivo ad alto flusso (uscita = segnale di ingresso + bias preimpostato)
• Formula di uscita: Po = Ps + K (Po = pressione di uscita, Ps = pressione del segnale, K = bias della molla)
• Controllo / sensibilità: 1 pollice colonna d'acqua
• Progetto: grandi valvole di alimentazione e scarico, sedi valvola morbide, valvola di alimentazione bilanciata, tubo aspiratore, camera di controllo separata
• Manutenzione: eseguibile in linea (manutenibile senza rimuovere dalla tubazione)
