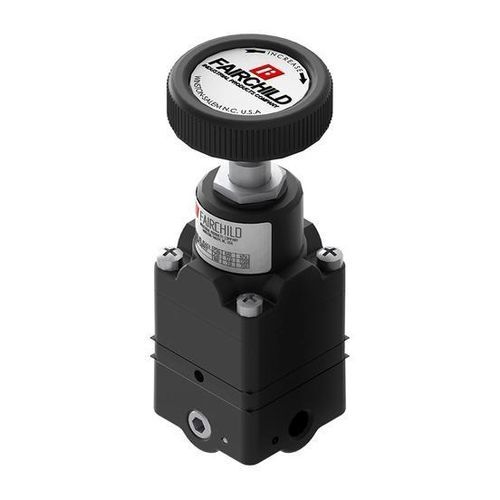

Relè pneumatico di offset M85D

di calcolodi comando

Panoramica del prodotto
Il modello M85D, relè a polarizzazione positiva multistadio, è un controllo di precisione pilotato che unisce la sensibilità di un regolatore di pressione di precisione alla capacità di polarizzazione positiva. Questo dispositivo compatto offre un'elevata capacità di uscita con un consumo d'aria minimo e protegge dalle variazioni di pressione di alimentazione o di uscita.

Caratteristiche

• Raccomandato per servizio a punto terminale, alimentazione dei pannelli strumenti e sistemi che richiedono mantenimento preciso della pressione e polarizzazione degli strumenti
• Uscita definita da PO = PS + K, dove PO è pressione di uscita, PS è pressione di segnale e K è la costante della molla
• Operazione pilotata a due stadi per un controllo preciso dei set point
• Portata di 14 SCFM in un'unità compatta per applicazioni ad alto flusso o risposta rapida
• Basso consumo d'aria per preservare aria compressa e gas costosi
• Dimensioni compatte per l'installazione in spazi limitati
• Disponibile con porti standard 1/8" , 1/4" e 3/8" per una facile integrazione

Specifiche tecniche

• Modello: M85D (Multi-Stage Positive Bias Relay)
• Funzionamento: Pilotato, pilota a due stadi
• Funzione: Relè di polarizzazione positiva; mantenimento preciso della pressione e polarizzazione degli strumenti
• Espressione: PO = PS + K (PO = pressione di uscita, PS = pressione di segnale, K = costante della molla)
• Portata: 14 SCFM
• Consumo d'aria: Basso
• Capacità di uscita: Elevata in relazione alle dimensioni dell'unità
• Protezione: Protegge contro le variazioni di pressione di alimentazione o di uscita
• Dimensioni porti: 1/8" , 1/4" e 3/8" porti standard
• Montaggio/dimensioni: Compatto per installazione in spazi limitati
• Applicazioni consigliate: Servizio a punto terminale, alimentazione pannelli strumenti, sistemi che richiedono mantenimento preciso della pressione e polarizzazione degli strumenti
