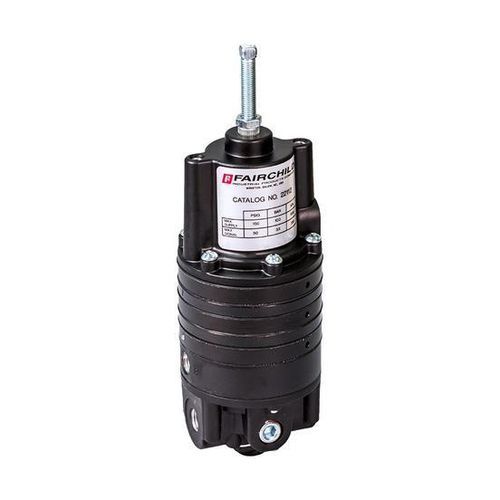

Relè pneumatico di calcolo Model 22

di offsetinvertitore

Panoramica
Il relè di calcolo pneumatico modello M22 offre l'elaborazione di segnali pneumatici a più ingressi per il controllo industriale. Supporta funzioni di media, differenziale, inversione e totalizzazione e può essere configurato per operare come valvola ON‑OFF rapida.

Caratteristiche principali

• Fino a quattro ingressi pneumatici per il controllo multi‑elemento o applicazioni di override.
• Funzione ON‑OFF configurabile con collegamento di feedback per azione rapida apertura/chiusura totale.
• Piccola perdita attraverso la sede di scarico che assicura risposta rapida ai segnali di bassa entità.
• Intervallo di polarizzazione regolabile positivo e negativo da -18 a +15 psig.
• Due porti per manometri posizionati a 90° rispetto all'ingresso e all'uscita per installazione flessibile.
• Opzioni di montaggio su linea o su pannello per installazione in campo semplice.

Funzioni

• Media
• Differenziale
• Inversione
• Totalizzazione
• Operazione valvola ON‑OFF (apertura/chiusura rapida con feedback)

Specifiche tecniche

• Denominazione modello: Modello M22 (relè di calcolo pneumatico)
• Ingressi: Fino a 4 ingressi pneumatici
• Polarizzazione: Polarizzazione positiva e negativa disponibile
• Intervallo di polarizzazione regolabile: -18 a +15 psig
• Risposta: Piccola perdita attraverso la sede di scarico per risposta rapida
• Prese per manometri: Due, posizionate a 90° rispetto all'ingresso e all'uscita
• Montaggio: Montaggio su linea o su pannello
• Configurazioni: Più configurazioni per soddisfare le esigenze applicative
• Comportamento speciale: Può essere portato a piena apertura o piena chiusura tramite feedback alla camera di segnale
