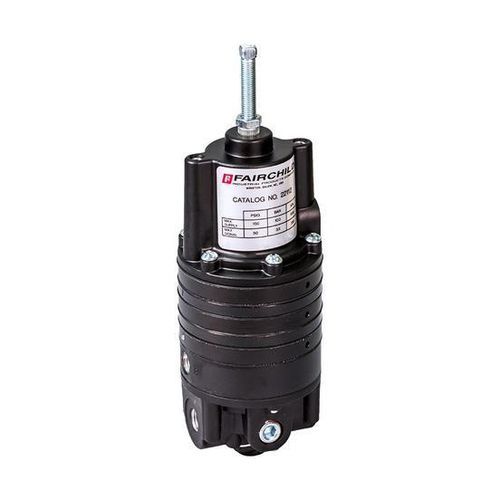

Relè pneumatico di offset Model 22

di calcolodi comandoinvertitore

Descrizione del prodotto
Il relè calcolatore pneumatico modello 22 è una valvola di controllo progettata per eseguire funzioni di media, differenziale, inversione e totalizzazione. Accetta fino a quattro ingressi pneumatici e fornisce polarizzazione positiva e negativa regolabile su un ampio intervallo. L'unità è disponibile in più configurazioni per adattarsi a diverse applicazioni di controllo di processo.

Caratteristiche principali

• Fino a quattro ingressi per controllo multi-elemento o override
• Funziona come controllo modulante o come valvola ON-OFF con rapida azione totalmente aperta/totally chiusa
• Piccola perdita sul sedile di rilascio che garantisce risposta rapida a segnali deboli
• Intervallo di polarizzazione regolabile da -18 a +15 psig
• Due prese per manometro posizionate a 90° rispetto all'alimentazione e all'uscita per flessibilità di installazione
• Montaggio in linea o su pannello per un'installazione in campo agevole

Specifiche tecniche

• Funzioni: media, differenziale, inversione, totalizzazione
• Ingressi: fino a quattro ingressi pneumatici
• Polarizzazione: polarizzazione positiva e negativa regolabile; intervallo -18 a +15 psig
• Modalità di funzionamento: controllo modulante o funzionamento ON-OFF rapido tramite loop di retroazione
• Perdita: piccola perdita sul sedile di rilascio per risposta rapida
• Porti: due porti per manometro a 90° dall'alimentazione e dall'uscita
• Montaggio: montaggio in linea o su pannello
• Disponibilità: più configurazioni per soddisfare i requisiti applicativi
