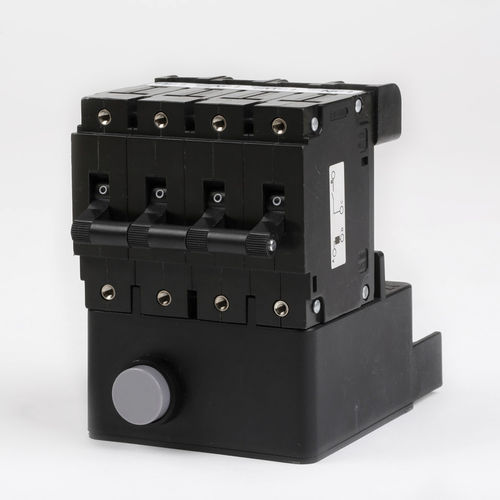

Interruttore automatico magnetico RCBOs

per sovraccarichidi potenzadella corrente residua

Rowe Hankins Ltd. I prodotti di sovraccarico dell'interruttore residuo (RCBO) hanno due funzioni principali: Primo, aiutare a misurare la corrente residua AC; In secondo luogo, per scattare ogni volta che rilevano un guasto. Gli RCBO sono disponibili in configurazioni a 2 e 4 poli - in particolare, la serie 373 a 2 poli e la serie 368 a 4 poli. Inoltre, queste versioni a 2 e 4 poli sono disponibili con potenze MCB fino a 50 ampere e diversi livelli di intervento della corrente residua. GUARDA IN DETTAGLIO GLI MCB Il circuito utilizza un trasformatore di corrente per misurare lo squilibrio di corrente AC. Il segnale viene amplificato, raddrizzato e poi passato a un circuito RCBO con ritardo. Se il segnale è presente dopo il ritardo, allora un interruttore a stato solido aziona la bobina di intervento dell'interruttore di alimentazione. Si possono specificare opzioni per un ritardo fisso o una caratteristica di intervento con ritardo inverso. Le correnti di scatto possono essere specificate per l'impostazione di fabbrica a livelli compresi tra 5 e 300mA (sono possibili livelli di scatto fino a 2A su una serie a 4 poli). Un'unità con un livello di intervento di 5mA è specificamente adatta al mercato americano per soddisfare i requisiti del "National Electrical Code NFPA 70". Un'ampia gamma di ritardi RCBO può essere specificata e impostata durante la produzione. L'alimentazione del circuito del rivelatore è derivata dall'alimentazione AC. Un segnale di prova può essere iniettato attraverso il trasformatore di corrente da un pulsante di prova per confermare il corretto funzionamento. Caratteristiche: La nostra gamma RCBO utilizza la corrente residua AC, i livelli di intervento sono tipicamente tra 30mA, 100mA e 300mA.
