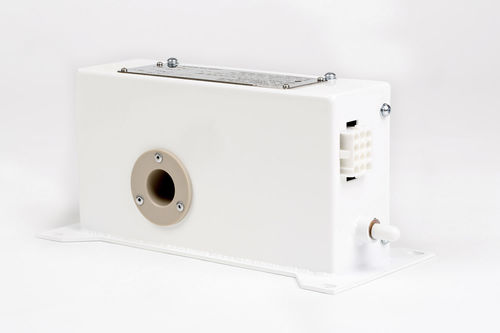

Relè di protezione con dispersione a terra

di correntedi potenzadi livello

L'unità di dispersione a terra AC / DC è un'unità di rilevamento della corrente residua che è alimentata dalla batteria del veicolo o dall'alimentazione AC e misura la somma della corrente nei conduttori primari di 'alimentazione e ritorno' che passano attraverso la sua apertura. Durante il funzionamento normale, quando non c'è un guasto di terra presente nel sistema, la corrente nei conduttori "positivo" e "negativo" si annullano a vicenda, quindi non viene attivato alcun guasto. Il segnale di corrente residua misurato viene filtrato e raddrizzato prima di essere inserito in un comparatore. Se la corrente è maggiore di un livello di rilevamento impostato, allora viene segnalato un guasto tramite contatti di relè. L'uscita di guasto può resettarsi dopo un ritardo se la corrente residua scende sotto il livello di rilevamento o rimanere bloccata nello stato di guasto finché l'unità non viene spenta e riaccesa. Rowe Hankins ha sviluppato una nuova unità di dispersione di terra AC a doppio scatto che è programmata digitalmente ed è la prossima evoluzione per le applicazioni di rilevamento dello squilibrio di corrente. Per la protezione dei circuiti di alimentazione AC/DC. Uscita di guasto bloccata. Certificato per applicazioni ferroviarie. Impostazioni su misura per le esigenze del cliente. Conforme agli standard BSEN: BSEN 50155: 2007 Inoltre: BSEN 60529: 1992 BSEN 50121-3-2: 2006 BSEN 61373: 2010
