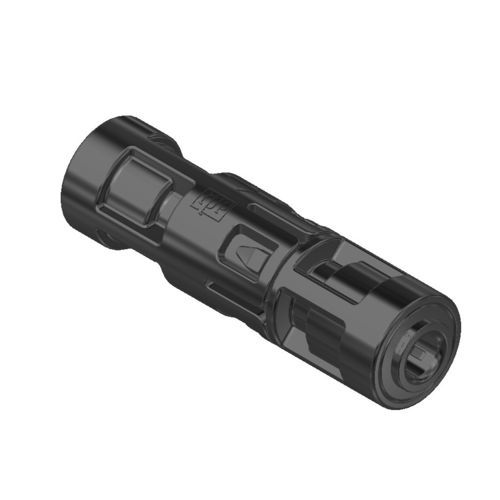

Cartuccia filtrante in PA F3168

in NBRin gomma siliconicain acciaio inox 304

Installazione
Il prodotto può essere montato in qualsiasi posizione.

Applicazioni
Utilizzato dove sia necessario il filtraggio del fluido o il controllo della direzione del flusso (o entrambi).

Caratteristiche fisiche

• Corpo: PA66 GF30%
• Guarnizioni: LSR, NBR
• Rete filtrante: AISI 304
• Molla: AISI 316

Caratteristiche di lavoro

• Pressione di esercizio: 0,05 ÷ 10 bar
• Temperatura ambiente: 0 - 75 °C
• Temperatura del fluido: 0 - 75 °C
• Direzione del flusso: Unidirezionale
• Diametro nominale: DN3 - DN4

Connessioni idrauliche

• Ingresso: Push-Fit (JG) 4 mm, Push-Fit (JG) 6 mm
• Uscita: Push-Fit (JG) 4 mm, Push-Fit (JG) 6 mm

Schede tecniche
Modello | IN-OUT | Orifizio | Valvola di non ritorno | Filtro
F3168 | Push-Fit Ø4 mm | 4 mm | ✓ | ✓
F3170 | Push-Fit Ø6 mm | 6 mm | ✓ | ✓

Caratteristiche / specifiche tecniche

• Materiale corpo: PA66 GF30%
• Guarnizioni: LSR, NBR
• Materiale rete filtrante: AISI 304
• Materiale molla: AISI 316
• Pressione di esercizio: 0,05 ÷ 10 bar
• Intervallo temperatura ambiente: 0 - 75 °C
• Intervallo temperatura fluido: 0 - 75 °C
• Direzione flusso: Unidirezionale
• Diametro nominale: DN3 - DN4
• Connessioni idrauliche (Ingresso/Uscita): Push-Fit (JG) 4 mm, Push-Fit (JG) 6 mm
• Modelli disponibili: F3168 (Push-Fit Ø4 mm, orifizio 4 mm), F3170 (Push-Fit Ø6 mm, orifizio 6 mm)
