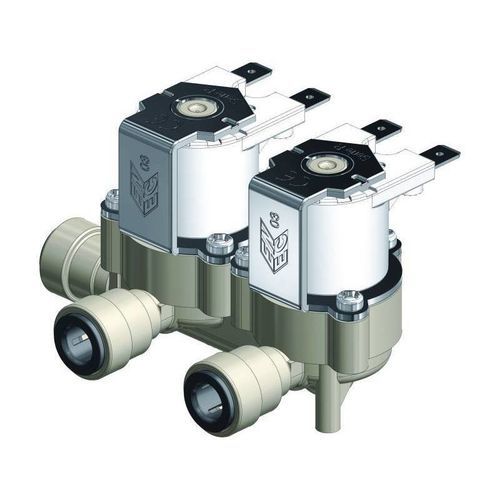

Elettrovalvola servoassistita 237

a 2/2 vieNONC

Descrizione del prodotto
R Series Dispenser: elettrovalvola 2/2, DN 10 mm, servo-assistita, configurazione normalmente chiusa (NC) di default; 2 ingressi e 1 uscita. Progettata per acqua potabile. Disponibile anche con azionamento diretto, versione normalmente aperta (NO) e bistabile (LC).

Installazione

• Installabile in qualsiasi posizione con viti di fissaggio per un montaggio sicuro

Applicazioni

• Distributori di acqua minerale e frizzante
• Macchine professionali di filtrazione
• Macchine del ghiaccio
• Macchine da caffè e apparecchi per bevande

Caratteristiche fisiche

• Corpo valvola: PA 66 - 30% GF
• Membrane: NBR, LSR, EPDM
• Nucleo: Acciaio inossidabile
• Bobine: Classe F (155 °C)
• Assemblaggio: Viti autofilettanti

Specifiche di lavoro

• Pressione di esercizio: 0,2 - 10 bar
• Temperatura ambiente: fino a 60 °C
• Temperatura del fluido: fino a 60 °C in continuo (ED 100%); picchi fino a 90 °C in intermittente (3 ON - 5 OFF)
• Diametro dell'orifizio: DN 10 mm
• Opzioni di comando: NC (Normalmente Chiusa); NO (Normalmente Aperta); LC (Bistabile)
• Direzione del fluido: Unidirezionale
• Kv: 7,39 L/min

Connessioni elettriche

• Faston 6,3 x 0,8 mm

Quantità minima (MOQ)

• 36 pcs

Schede tecniche 2 IN 1 OUT
Modello — IN — OUT — Diametro nominale — M.O.Q. — Filtro — Regolatore — Valvola di non ritorno — Restrittore
237 — 1/4" — 1/4" — 10 mm — 36 — - — - — - — -
237 — 6 mm — 6 mm — 10 mm — 36 — - — - — - — -
237 — 8 mm — 8 mm — 10 mm — 36 — - — - — - — -
236 — M10x1 — 1/4" M — 10 mm — 36 — - — - — - — -

Ulteriori informazioni
Presentazione (PDF) e disegni tecnici/schemi disponibili su richiesta.

Caratteristiche tecniche / specifiche

• Tipo: elettrovalvola 2/2, servo-assistita
• Serie: R Series Dispenser
• Configurazione: 2 ingressi, 1 uscita (2 IN 1 OUT)
• Orifizio nominale: DN 10 mm
• Idoneità fluido: acqua potabile
• Materiale corpo: PA 66 - 30% GF
• Materiali membrana: NBR, LSR, EPDM
• Materiale nucleo: acciaio inossidabile
• Classe termica bobine: F (155 °C)
• Campo pressione: 0,2 - 10 bar
• Campo temperatura fluido: fino a 60 °C in continuo; picchi fino a 90 °C in intermittente (3 ON - 5 OFF)
• Portata Kv: 7,39 L/min
• Connessione elettrica: Faston 6,3 x 0,8 mm
• Imballo: 36 pezzi per scatola
