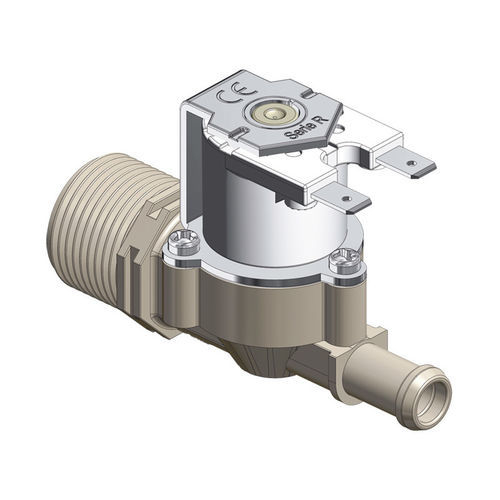

Elettrovalvola servoassistita R series

a 2 vieNONC

Sintesi dei prodotti Serie R Single: elettrovalvola 2/2, dn 10 mm, servoassistita, NC (normalmente chiusa), 1 uscita. Adatta all'uso con acqua potabile. Disponibile anche con azionamento diretto e in versione NO (normalmente aperta) e bistabile. Può essere utilizzata come elettrovalvola di ingresso, per il carico dell'acqua. Installazione In qualsiasi posizione - Opzionale: Staffa di montaggio in plastica o metallo Applicazioni

• Tutte le applicazioni di controllo automatico dell'acqua.
• Valvola di ingresso acqua: Caffè e tè, apparecchiature alimentari, macchine per il ghiaccio, elettrodomestici, vasche idromassaggio, distributori d'acqua, applicazioni marine, ecc Specifiche fisiche
  • Corpo valvola: PA 66 - 30% GF
  • Diaframma: NBR; LSR
  • Core: Acciaio inox
  • Bobine: Classe F (155°)
  • Assemblaggio: Viti autofilettanti
  Specifiche di funzionamento
  • Pressione di esercizio: 0,2 - 10 bar
  • Temperatura ambiente: Tu 60 °C
  • Temperatura del fluido: Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 min ON - 5 min OFF)
  • Orifizio: DN 8mm; DN 10mm
  • Controllo: Normalmente chiuso (NC); Normalmente aperto (NO); a scatto (LC)
  • Direzione del fluido: Unidirezionale
  • KV 90°: 21,55 L/min
  • KV 180°: 16,96 L/min
  Collegamenti elettrici
  • Faston 6,3 x 0,8 mm
  • Fili unipolari max 5000
  • Fili bipolari max 5000
  Collegamenti idraulici IN: Filetto maschio 3/4"; Filetto maschio 3/4" GHT; Filetto maschio 1/2"; Attacco rapido 1/4"; Attacco rapido 6mm; Attacco rapido 8mm; Attacco rapido 10mm OUT: Filetto maschio 3/4"; filetto maschio 3/4" GHT; filetto maschio 1/2"; attacco rapido 1/4"; attacco rapido 6mm; attacco rapido 8mm; attacco rapido 10mm MOQ
  • Singolo 90°: 120 pezzi
  • Singolo 180°: 160 pezzi
  Schede tecniche (tabella) 90° Modello | IN | OUT | Filtro | Regolatore IN | Controllo IN | Restrittore OUT | Controllo OUT | Staffa | Filettatura IN 3/4" GHT R181 | 3/4" M | Coda del tubo 6,5 mm | ✓ | ✓ | ✓ | ✓ | | | ✓ | R151 | 3/4" M | Coda del tubo flessibile 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R152 | 3/4" M | Coda del tubo flessibile 13 mm (DN 8 mm) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R155 | 3/4" M | Coda di tubo 13 mm (DN 10 mm) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R190 | 3/4" M | 3/8 "M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R161 | 3/4" M | Raccordo 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R183 | 3/4" M | Attacco rapido JG 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R189 | 3/4" M | Attacco rapido JG 8 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R180 | 3/4" M | Attacco rapido JG 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R185 | 3/4" M | Attacco rapido JG 12 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ Schede tecniche 180° (tabella) Modello | IN | OUT | Filtro | Regolatore IN | Valvola di ritegno IN | Limitatore OUT | Valvola di ritegno OUT | Staffa | Filettatura IN 3/4" GHT R153 | 3/4" M | Coda del tubo flessibile 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R153 GHT | 3/4" M GHT | Coda del tubo 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R154 | 3/4" M | Coda del tubo 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ R158 | 3/4" M | Raccordo 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R162 | 3/4" M | Attacco rapido 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R173 | 3/4" M GHT | Attacco rapido 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R163 | 3/4" M | Attacco rapido 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R159 | 3/4" M | Attacco rapido 8 mm | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R160 | 3/4" M | Attacco rapido 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R164 | 3/4" M | Attacco rapido 12 mm | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ Schede tecniche dei modelli aggiuntivi (tabella) Modello | IN | OUT | Filtro | Regolatore IN | Controllo IN | Restrittore OUT | Controllo OUT | Staffa | Filettatura IN 3/4" GHT | Nota 90° R191 | 1/2" M | 1/2" M | | | | ✓ | ✓ | ✓ | ✓ | ✓ | 180° R179 | 3/8" M | Ø 6mm Spigot | ✓ | | ✓ | | ✓ | | ✓ | valvola di non ritorno a doppio ingresso 180° R193 | Attacco rapido 6 mm | 3/8" M | | ✓ | ✓ | ✓ | ✓ | | ✓ | | | | 180° R165 | Connessione rapida 8 mm | Connessione rapida 10 mm | | ✓ | ✓ | ✓ | ✓ | | | 180° R178 | Attacco rapido 10 mm | Attacco rapido 6 mm | | ✓ | ✓ | ✓ | | ✓ | | | 180° R174 | Attacco rapido 10 mm | Attacco rapido 8 mm | | ✓ | ✓ | ✓ | | ✓ | | | Caratteristiche/specifiche tecniche
  • Tipo: elettrovalvola 2/2, servoassistita
  • Nom commerciale / modèle: Serie R Single
  • Orifizio / DN: DN 8 mm; DN 10 mm
  • Materiali: corpo PA66-30%GF, membrana NBR/LSR, nucleo in acciaio inox
  • Classe bobina: F (155 °C)
  • Campo di pressione di lavoro: 0.2 - 10 bar
  • Temperatura del fluido: fino a 60 °C in continuo; intermittente fino a 90 °C (3 min ON - 5 min OFF)
  • Opzioni di connessione elettrica: Faston 6,3x0,8 mm, fili unipolari/bipolari
  • Opzioni di connessione idraulica: filettature multiple e attacchi rapidi (3/4", 1/2", 1/4", attacchi rapidi 6/8/10/13mm, varianti GHT)
  • Opzioni di controllo: NC (Normalmente Chiuso), NO (Normalmente Aperto), Latching (LC)
  • Coefficienti di flusso: KV 90° = 21,55 L/min; KV 180° = 16,96 L/min
  • MOQ: versione 90° 120 pz; versione 180° 160 pz
