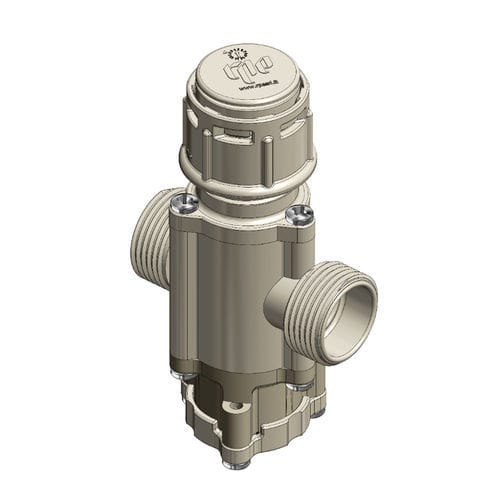

Elettrovalvola servoassistita R Dual 004

a 2 vieNONC

Nome prodotto
R Series Dual 004

Caratteristica fisica

• Corpo valvola: PA 66 - 30% fibra di vetro (FV)

Specifiche di lavoro

• Pressione di esercizio: 0,2 - 10 bar
• Temperatura ambiente (Tu): fino a 60° C
• Temperatura fluido (Tm): 25° C (indicativa)
• Opzioni di comando: Normalmente chiusa (NC), Normalmente aperta (NO), Bistabile (LC)
• Direzione del fluido: Unidirezionale

Connessioni elettriche

• Faston 6,3 x 0,8 mm
• Lunghezza max cavi unipolari: 5000 mm
• Lunghezza max cavi bipolari: 5000 mm

Connessioni idrauliche

• Ingresso: filetto 3/4" M
• Uscita: filetto 3/4" M

Pilota

• Membrana: NBR; LSR; EPDM
• Nucleo: Acciaio inox
• Bobine: Classe F (155° C)
• Assemblaggio: Viti autofilettanti

Contalitri

• Corpo del contalitri: POM
• Assemblaggio: Viti autofilettanti

Riduttore di pressione

• Corpo riduttore: PA 66 - 30% fibra di vetro
• Coperchio riduttore: PA 66 - 30% fibra di vetro
• Guarnizione: Silicone
• Membrana: EPDM + tessuto
• Nucleo: POM
• Particolari di tenuta: PA 66 - 30% fibra di vetro

Filtro

• Corpo filtro: PA 66 - 30% fibra di vetro
• Coperchio filtro: PA 66 - 30% fibra di vetro
• Guarnizione: Silicone
• O-Ring: NBR; LSR
• Rete filtro: Acciaio inox
• Orifizio filtro: DN 10 mm

Schede tecniche (tabella di compatibilità)
Intestazione: PILOTA | RIDUTTORE DI PRESSIONE | CONTALITRI | FILTRO
PILOTA → | NON POSSIBILE | NON POSSIBILE | SÌ | SENZA SENSO
RIDUTTORE DI PRESSIONE → | NON POSSIBILE | NON POSSIBILE | SÌ | SÌ
CONTALITRI → | Scheda tecnica (contalitri) | SÌ | SENZA SENSO | SENZA SENSO
FILTRO → | SÌ | Scheda tecnica (riduttore di pressione/filtro) | SÌ | SÌ


Scheda tecnica aggiuntiva (connessioni / compatibilità moduli)
Intestazione: Connessione | Regolatore di flusso | Riduttore di portata | Filtro | Valvola di non ritorno
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


Immagini aggiuntive
Diverse immagini tecniche del prodotto disponibili (viste filtro, IN/OUT, funzioni della serie).


Caratteristiche tecniche / specifiche

• Prodotto: R Series Dual 004
• Materiale corpo: PA 66 - 30% fibra di vetro
• Intervallo di pressione di lavoro: 0,2 - 10 bar
• Temperatura ambiente max: 60° C
• Temperatura fluido indicativa: 25° C
• Opzioni di comando: NC, NO, Bistabile
• Direzione del fluido: Unidirezionale
• Connessioni elettriche: Faston 6,3 x 0,8 mm; cavi unipolari/bipolari fino a 5000 mm
• Connessioni idrauliche: Ingresso/Uscita filetto 3/4" M
• Membrane pilota: NBR, LSR, EPDM; nucleo acciaio inox; bobine Classe F (155° C)
• Contalitri: corpo in POM
• Riduttore di pressione: corpo e coperchio in PA 66 - 30% FV; guarnizione silicone; membrana EPDM + tessuto; nucleo POM
• Filtro: corpo e coperchio PA 66 - 30% FV; guarnizione silicone; O-ring NBR/LSR; rete inox; orifizio DN 10 mm
