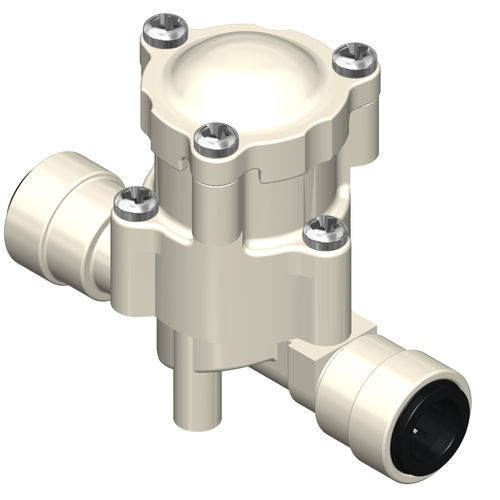

Regolatore di pressione per acqua R

a diaframmain EPDMin silicone

Panoramica del prodotto

• Riduttore di pressione R Series: dispositivo a pressione di uscita fissa per il controllo di acqua e fluidi. Disponibile in più valori di pressione di uscita fissa e compatibile con installazioni R Series (R Single, R Mini, R Componible, R Modular, R Universal).

Installazione

• Installabile in qualsiasi posizione; staffe di fissaggio in plastica o metallo o viti di fissaggio opzionali per il bloccaggio.

Applicazioni

• Elettrodomestici
• Forni industriali
• Distributori d'acqua
• Impianti idrosanitari
• Vasche e docce idromassaggio multifunzione
• Sistemi di irrigazione

Specifiche fisiche

• Corpo: PA 66 - 30% fibra di vetro (FV)
• Coperchio: PA 66 - 30% FV
• Guarnizione: silicone
• Membrana: EPDM rinforzato
• Nucleo: resina acetalica
• Orifizi: DN 10 mm; DN 11 mm

Specifiche di lavoro

• Pressione massima in ingresso: 10 bar
• Temperatura ambiente: fino a 60 °C
• Temperatura del fluido (tipica): 25 °C
• Direzione del fluido: unidirezionale
• Pressioni di uscita fisse disponibili: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Orifizio secondario: DN 5 mm

Connessioni idrauliche

• Filetto maschio: 1/4"; 3/8"; 1/2"; 3/4"
• Filetto femmina: 1/8"; 1/4"; 3/8"; 1/2"
• Portagomma: 10 mm; 13 mm
• Attacchi rapidi: 1/4"; 3/8"; 6 mm; 8 mm; 10 mm; 15 mm

MOQ

• Versione 90°: 120 pcs
• Versione 180°: 160 pcs

Modelli (sintesi)
0,4 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 0,4 bar | Scheda tecnica e grafico pressione disponibili
0,5 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 0,5 bar | Scheda tecnica e grafico pressione disponibili
1,2 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 1,2 bar | Scheda tecnica e grafico pressione disponibili
1,5 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 1,5 bar | Scheda tecnica e grafico pressione disponibili
2,0 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 2,0 bar | Scheda tecnica e grafico pressione disponibili
3,0 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 3,0 bar | Scheda tecnica e grafico pressione disponibili
4,0 bar | Installazioni R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressione ingresso: Max 10 bar; Pressione uscita: 4,0 bar | Scheda tecnica e grafico pressione disponibili

Informazioni aggiuntive

• Disegni tecnici e viste dimensionali disponibili per le varianti R Single e dual; scheda tecnica PDF e grafici di pressione inclusi nei documenti di prodotto.

Caratteristiche / specifiche tecniche

• Serie: R Series
• Materiale corpo e coperchio: PA 66 - 30% FV
• Guarnizione: silicone; Membrana: EPDM rinforzato
• Nucleo: resina acetalica
• Pressioni di uscita fisse disponibili: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Pressione massima ingresso: 10 bar
• Temperature operative: ambiente fino a 60 °C; fluido tipico 25 °C
• Direzione fluido: unidirezionale
• Connessioni idrauliche: vari filetti maschio/femmina, portagomma e attacchi rapidi
• MOQ: 120 pcs (90°); 160 pcs (180°)
