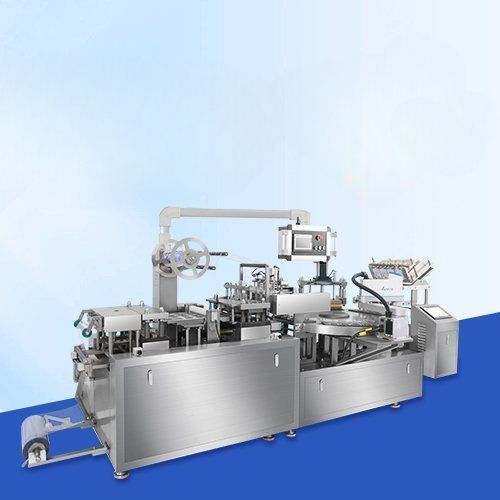

Macchina di confezionamento automatica RD-BCP-350

controllata da PLCservocomandatarobotizzata

Panoramica
La RD-BCP-350 realizza confezioni blister su cartoncino mediante termoformatura di film PVC/PET, caricamento dei prodotti e saldatura termica di carte pre-stampate sulla flange del blister per ottenere unità espositive appese e a prova di manomissione.

Applicazione / Uso tipico
Adatta per batterie, spazzolini, rasoi, forbici, piccoli componenti e prodotti simili che richiedono visibilità, protezione e possibilità di esposizione appesa.

Riepilogo del processo

• Termoformatura: il film PVC/PET viene riscaldato e formato in cavità blister.
• Taglio / prelievo: vassoi blister individuali separati e prelevati per il caricamento.
• Caricamento prodotto: componenti inseriti nelle cavità tramite alimentatori vibranti o bracci robotizzati (visione per pezzi irregolari).
• Alimentazione carte: carte pre-stampate con adesivo di saldatura vengono alimentate e allineate sopra i blister riempiti.
• Saldatura termica: calore e pressione controllati uniscono la flange della carta al blister creando una sigillatura a prova di manomissione.
• Foratura per appendere: foratura opzionale a euro-slot o foro tondo per esposizione.
• Uscita prodotto finito: carte fustellate impilate o convogliate all’imballaggio secondario.

Specifiche (riepilogo)
Capacità di produzione 1.400–3.600 pz/h; adatta a piccoli prodotti di consumo; garantisce esposizione appesa e sigillatura a prova di manomissione.

Dettagli operativi — Sette stazioni principali

• Stazione di termoformatura: alimentazione servo, doppie resistenze, profondità di formatura fino a 40 mm (50 mm versione speciale).
• Stazione di fustellatura e prelievo: stampi di taglio superiore/inferiore separano i vassoi; raccolta sfridi; trasferimento tramite vuoto o robot.
• Stazione di caricamento robotizzato: alimentatori a coclea vibrante per piccole parti; robot con visione per pezzi irregolari/soffici.
• Stazione di alimentazione automatica carte: alimentazione a carrello con separazione a vuoto e posizionamento preciso.
• Stazione di saldatura termica: riscaldamento a impulsi o saldatura HF con controllo PID.
• Stazione di foratura per appendere: foratura meccanica o laser sincronizzata alla velocità di linea.
• Uscita prodotto finito: impilamento automatico, pick-and-place robotizzato o trasferimento su nastro; coordinazione PLC.

Tabella specifiche
Frequenza di taglio — 12–15 volte/min
Capacità di produzione — 1.400–3.600 pz/h
Corsa regolabile — 30–220 mm
Area max di formatura — 340 × 180 mm
Profondità max di formatura — 40 mm (50 mm versione speciale)
Potenza totale — 380V 50Hz (480V 50Hz) 9 kW

Parametri di saldatura termica
Temperatura — 0–200°C
Tempo di riscaldamento — 0–10 s
Pressione — 5–8 kg/cm²

Caratteristiche principali

• Stampi riscaldati per forma e spessore uniforme del blister.
• Parametri di saldatura regolabili (temperatura, pressione, tempo) per diversi film e rivestimenti delle carte.
• Design modulare degli stampi per rapidi cambi produzione.
• Sincronizzazione PLC tra le stazioni per funzionamento preciso.
• Opzioni di integrazione per gestione robotica, ispezione visiva e connettività MES.

Vantaggi RD-BCP-350 (specifici del modello)

• Saldatura con controllo PID per giunzioni affidabili senza danneggiare il prodotto.
• Stampi modulari che consentono cambi di produzione efficienti.
• Adattabile a un'ampia gamma di tipologie e dimensioni di prodotto con alimentatori o robot appropriati.

Parti principali

• Stazione di formatura
• Unità di fustellatura / prelievo
• Alimentatore di precisione
• Sistema robotizzato di caricamento / pick-and-place
• Stazione di presa e posizionamento della carta
• Stazione di saldatura termica
• Unità di foratura per appendere
• Uscita prodotto finito / impilamento

Note
Macchina progettata per produrre confezioni blister su cartoncino pronte per la vendita per elettronica di consumo, batterie, utensili, forniture mediche e articoli di uso quotidiano.

caractéristiques / spécifications techniques

• Modello: RD-BCP-350
• Capacità di produzione: 1.400–3.600 pz/h
• Frequenza di taglio: 12–15 volte/min
• Corsa regolabile: 30–220 mm
• Area max di formatura: 340 × 180 mm
• Profondità max di formatura: 40 mm (50 mm versione speciale)
• Intervallo temperatura saldatura: 0–200°C
• Tempo di saldatura: 0–10 s
• Pressione di saldatura: 5–8 kg/cm²
• Potenza totale: 380V 50Hz (480V 50Hz) — 9 kW
