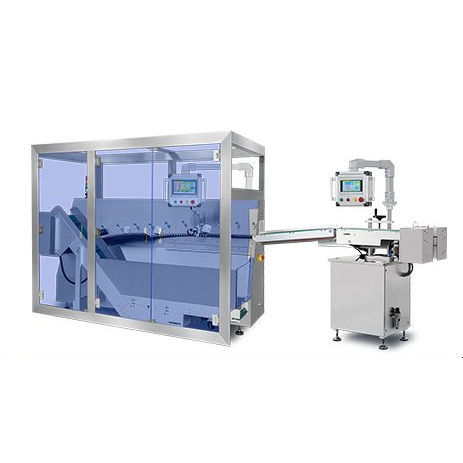

Smistatore per l'industria agroalimentare RD-SS-450Pro

per l'industria farmaceuticaindustrialeper colori

Panoramica del prodotto
Smistatore e contatore per bustine a servo completo progettato per risolvere vincoli di layout come produzione su piani diversi e spazio limitato tra linee di confezionamento primarie e secondarie. Il sistema automatizzato raccoglie, dispone, separa e conta articoli disordinati utilizzando il controllo servo per un trasferimento preciso e fluido alle incartonatrici. Supporta orientamenti di uscita flessibili (orizzontale, verticale o impilato) per integrarsi con le operazioni di incartonamento a valle.

Capacità principali

• Raccolta, orientamento, separazione e conteggio automatizzati di bustine, sacchetti e blister non ordinati
• Portata fino a 450 confezioni (sacchetti/bustine) al minuto
• Controllo del movimento multi-asse con 11 servomotori a trasmissione diretta per sincronizzazione di rulli e assi
• Modalità di scarico flessibili: trasferimento orizzontale, orientamento verticale, impilamento per lotti
• Feedback in tempo reale da rilevamento fotoelettrico; integrazione opzionale di visione artificiale per correzione dell'orientamento
• Rulli antipolvere e antistatici per prevenire lo scivolamento dei sacchetti
• Progettato per minimizzare rumore, usura e deformazione del prodotto; movimentazione a bassa pressione e accumulo delicato

Come funziona
Il sistema riceve in uscita in orientamento casuale l'alimentazione dall'equipaggiamento a monte in una tramoggia di accumulo a bocca larga e bassa inclinazione. Una cinghia a bassa velocità e un meccanismo di alimentazione a controllo servo dosano le bustine nell'area di smistamento. Piattaforme a rulli ad alta velocità con differenze di velocità/direzione coordinate da servo separano, riorientano e distanziano gli oggetti. Una cinghia sincronizzata azionata da servo con feedback encoder impone una spaziatura precisa; sensori fotoelettrici eseguono il conteggio ad alta velocità senza contatto. Le uscite sono scaricate tramite assi servo controllati indipendentemente per una sincronizzazione precisa con incartonatrici o altre macchine a valle.

Principali caratteristiche e vantaggi operativi

• Undici servomotori ad alte prestazioni + controllore di movimento centralizzato garantiscono sincronizzazione precisa e allineamento completamente automatizzato
• Elaborazione multi-stazione: alimentazione materiale, trasferimento, allineamento, separazione con controllo di movimento e rilevamento fotoelettrico
• Moltissima bassa probabilità di doppio inserimento / impilamento (dichiarata sotto lo 0,009% nelle condizioni descritte)
• Adattamento dinamico delle velocità tra le zone: accumulo lento per proteggere i prodotti, velocità di smistamento variabile nella zona centrale, zone di conteggio e scarico ad alta precisione
• Pronto per l'integrazione: connettività a monte tramite sensori di livello e I/O; sincronizzazione a valle tramite seguimento servo e fieldbus industriali (esempi: EtherCAT, PROFINET)
• Continuità dei dati: dati di conteggio, informazioni di lotto e stato di produzione trasmissibili alle macchine a valle o alle piattaforme MES per tracciabilità

Applicazioni tipiche

• Farmaceutico: blister, bustine di polveri/granuli — separazione, conteggio e alimentazione verso incartonatrici automatiche
• Alimentare: bustine di condimento, sachet di salse, sacchetti snack per cartoni multi-pack o imballaggio in casse
• Igiene e cosmetica: bustine per maschere, campioni, confezioni di salviette umide che richiedono trattamento delicato
• Medico e industriale: sacchetti sterili, kit diagnostici e piccoli pacchetti industriali che richiedono alta precisione e tracciabilità

Principali parti / moduli (illustrativo)

• Tramoggia di accumulo con cinghia a bassa velocità e rilevamento del livello
• Piattaforma di smistamento a rulli ad alta velocità con più assi servo
• Cinghia di spaziatura sincrona azionata da servo con feedback encoder
• Sensori fotoelettrici per il conteggio
• Sistema di visione opzionale per rilevamento e correzione orientamento
• Modulo anti-impilamento / meccanismi anti-stacking
• Pannello HMI per selezione modalità e controllo sistema (orientamento scarico, dimensione lotto, ecc.)

Caratteristiche / specifiche tecniche

• Modello: RD-SS-450Pro (citato nel testo prodotto come nome della piattaforma)
• Portata massima: Fino a 450 sacchetti/min
• Applicazione idonea: sacchetti rigidi/morbidi o pouch che confezionano blister e altri materiali
• Requisiti di dimensione per sacchetti: Lunghezza ≤ 185 mm; Larghezza ≤ 110 mm
• Precisione: > 99,97 %
• Peso (macchina): 1000 kg
• Dimensioni (L x W x H): 3.840 x 1.060 x 1.700 mm
• Azionamenti e controllo: Undici servomotori a trasmissione diretta con sistema di controllo servo intelligente multi-asse ad alta precisione; controllore di movimento centralizzato
• Sensori e feedback: Sensori fotoelettrici per conteggio; sistemi di feedback di rilevamento in tempo reale; telecamere di visione opzionali
• Caratteristiche di movimentazione: Rulli antipolvere e antistatici; modalità di trasferimento a pressione zero per ridurre al minimo inceppamenti e danni al prodotto
• Garanzia: 3 anni di garanzia, 1 anno di pezzi gratuiti (come dichiarato)
