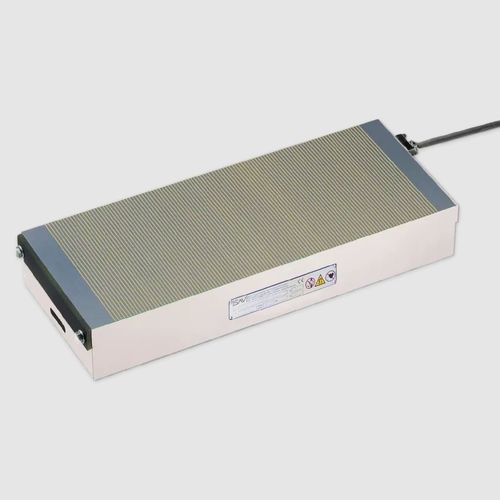

Piano magnetico elettro-permanente 243.40

rettangolareper rettifica

Mandrini elettrometrici con passo trasversale fine continuo dei poli P = 4 mm Per il serraggio di pezzi sottili a forma di piastra con tolleranze di forma e posizione da 0,01 a 0,02 mm. Per l'asse principale del pezzo perpendicolare al passo del polo Per pezzi sottili fino a: spessore min. = 2 mm Per pezzi piatti: lunghezza minima = 40 mm Piastra portapali con passo trasversale eccezionalmente stretto e uniforme, 3 mm di acciaio e 1 mm di ottone Dischi incollati e inoltre avvitati con tiranti in lunghezza Giunto a vite della piastra di supporto nella griglia stretta 8 mm Capacità di usura della piastra di supporto Bassa magnitudo del campo magnetico con 4 mm Scanalatura di serraggio su entrambe le facce anteriori Da lunghezze superiori a 1000 mm con fori passanti per il fissaggio come da accordo Robusto e a tenuta stagna Tipo di protezione IP 65 100% ED Adatto per il collegamento con il dispositivo di controllo SAV 876.10 Mandrino elettromagnetico SAV 243.40 - 1200 x 500 - 110 V Denominazione SAV n. - A x B - tensione nominale 100 N/cm2, controllabile con l'unità di controllo tramite interruttore di codifica della forza di tenuta Tensione nominale, consigliata 24 V DC fino a 118 W inclusi 110 V CC per tutte le altre dimensioni
