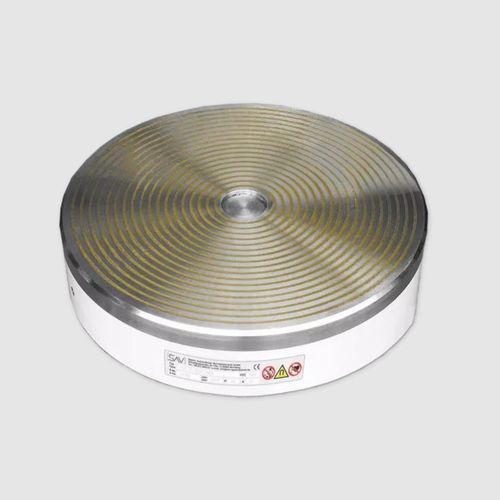

Piano magnetico elettro-permanente 244.41

circolareper rettificaper tornitura

Grazie al passo circolare dei poli, il mandrino circolare elettromagnetico ha un campo magnetico forte e basso per le piastre sottili. Principalmente per la rettifica di pezzi a forma di disco su rettificatrici interne ed esterne con tavola rotante. Non per anelli sottili. Il passo circolare dei poli consente anche la lavorazione di pezzi multipli non posizionati centralmente. Adatto anche alla tornitura con tolleranze di forma e posizione da 0,01 a 0,02 mm. Il passo circolare dei poli assicura una distribuzione della forza di tenuta sulla circonferenza. Questo lo rende adatto a parti sottili e piatte (ad esempio, lame di sega) sottili e piatti (ad esempio, lame di sega). Posizionamento di più pezzi sulla circonferenza del passo diametro possibile Per pezzi fino a uno spessore minimo di 2 mm con P = 5,5 mm: 2 mm con P = 5,5 mm 4 mm con P = 9 mm 8 mm con P = 18 mm Per pezzi piatti: Dimensione minima = 45 mm x 45 mm Non adatto per anelli sottili Passo dei poli realizzato "senza fessure" Piastre dei poli avvitate in una griglia stretta strato di usura di 8 mm sulla piastra del palo Grado di protezione IP 65 ciclo di funzionamento al 100 Adatto per il collegamento all'unità di controllo SAV 876.10 Disponibile con flangia su richiesta (vedere SAV 248.90 - 248.94). Mandrino circolare elettromeccanico SAV 244.41 - 800 - 18 - 110 V Denominazione SAV n. - A - P - tensione nominale Forza di tenuta nominale 80 N/cm2, controllabile con l'unità di controllo tramite l'interruttore di codifica della forza di tenuta Tensione nominale, consigliata 24 V CC fino a 90 W inclusi 110 V CC per tutte le dimensioni
