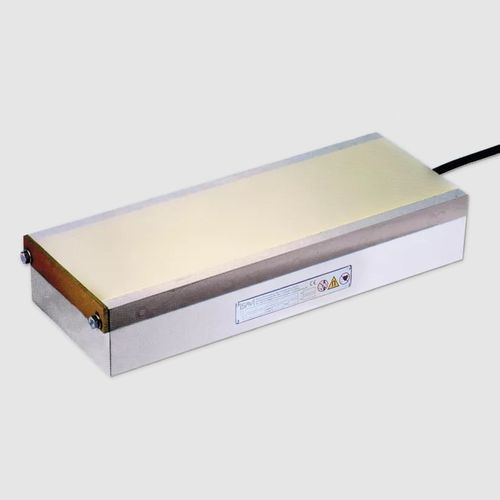

Piano magnetico elettro-permanente 243.41

rettangolareper rettifica

Mandrini elettrometrici con passo dei poli longitudinali continuo e fine P = 4 mm Sistemi di elettromagneti con passo dei poli molto stretto. Particolarmente adatti per pezzi sottili. Asse principale del pezzo ad angolo retto rispetto alla lunghezza del magnete. Per il serraggio di pezzi sottili a forma di piastra con tolleranze di forma e posizione da 0,01 a 0,02 mm. Per l'asse principale del pezzo perpendicolare al passo del polo Per pezzi sottili fino a: spessore min. = 2 mm Per pezzi piatti: larghezza minima = 40 mm Piastra dei pali con passo longitudinale particolarmente stretto e continuo, 3 mm di acciaio e 1 mm di ottone Divisioni dei pali incollate e inoltre solidamente imbullonate tra loro con tiranti Piastre dei pali avvitate in una griglia stretta strato di usura di 8 mm sulla piastra del polo Bassa altezza del campo magnetico di 4 mm Fessure di serraggio su entrambi i lati della superficie Lunghezza superiore a 1000 mm con fori passanti per il fissaggio su accordo Robusto e a tenuta stagna Grado di protezione IP 65 ciclo di lavoro al 100 Adatto per il collegamento all'unità di controllo SAV 876.10 Mandrino elettromeccanico SAV 243.41 - 1200 x 500 - 110 V Denominazione SAV n. - A x B - tensione nominale 100 N/cm2, controllabile con l'unità di controllo tramite interruttore di codifica della forza di tenuta Tensione nominale, consigliata 24 V CC fino a 106 W inclusi 110 V CC per tutte le altre dimensioni
