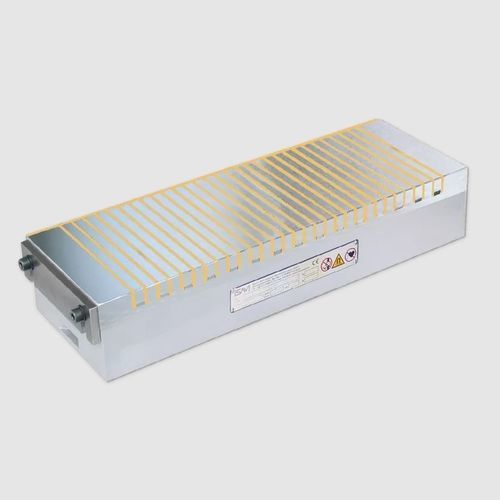

Piano magnetico elettro-permanente 243.42

rettangolareper rettifica

Mandrini elettromagnetici con passo dei poli trasversale continuo P = 13 mm, 18 mm e 25 mm Il mandrino magnetico è caratterizzato da un'elevata potenza magnetica, una struttura robusta e una lunga durata. Il passo dei poli forma poli N e S "veri". Per il serraggio universale di pezzi con tolleranze di forma e posizione da 0,01 a 0,02 mm. Per l'asse principale del pezzo perpendicolare al passo dei poli Per pezzi fino a uno spessore minimo x: 4.5 mm con P = 13 mm 6.0 mm con P = 18 mm 8.5 mm con P = 25 mm Per pezzi piatti min. a: 25 mm x 25 mm con P = 13 mm 32 mm x 32 mm con P = 18 mm 45 mm x 45 mm con P = 25 mm Piastra portapali piena con passo trasversale dei pali di 13 mm, 18 mm o 25 mm distanza tra i pali "vera" N/S Con raffreddamento ad acqua per una maggiore precisione su richiesta Con fori per l'aria compressa per facilitare la rimozione di pezzi di grandi dimensioni (adesione) per P = 18 mm o 25 mm su richiesta Piastre dei pali avvitate in una griglia stretta strato di usura di 8 mm sulla piastra portapali Fessure per il serraggio su entrambi i lati della superficie Lunghezza superiore a 1000 mm con fori passanti per il fissaggio su accordo Robusto e a tenuta stagna Grado di protezione IP 65 ciclo di lavoro al 100 Adatto per il collegamento all'unità di controllo SAV 876.10 Mandrino elettromagnetico SAV 243.42 - 2000 x 800 - 25 - 110 V Denominazione SAV n. - A x B x P - tensione nominale Forza di adesione nominale: 90 N/cmq, per P = passo dei poli di 13 mm 110 N/cmq, per P = passo dei poli 18 mm 115 N/cmq, per P = 25 mm di passo dei poli Può essere controllata dal dispositivo di controllo tramite l'interruttore di codifica della forza di adesione Tensione nominale, consigliata: 24 V CC a 64 W 110 V CC per tutte le dimensioni
