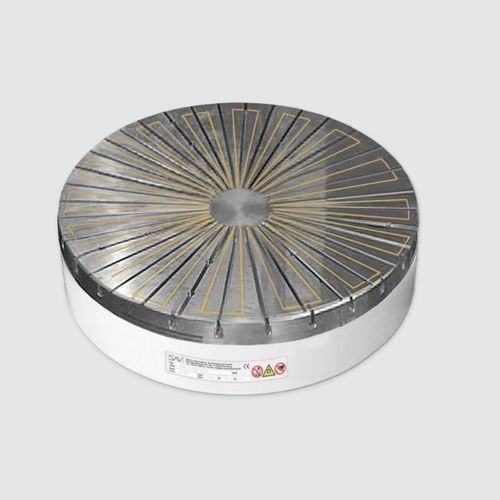

Piano magnetico elettro-permanente 244.40

radialecircolareper rettifica

I mandrini circolari elettromagnetici sono caratterizzati da elevate forze di tenuta. Le scanalature radiali a T possono essere lavorate nella piastra portapalo per un uso universale o per l'utilizzo di scarpe portapalo. Per la rettifica di pezzi cilindrici e ad anello su rettificatrici interne ed esterne a carosello. Adatto anche per la tornitura con tolleranze di forma e posizione da 0,01 a 0,02 mm. Stesso passo dei poli sulla circonferenza, quindi adatto a pezzi di forma anulare Per pezzi fino a una larghezza minima equivalente al 35% del passo del polo sul diametro della circonferenza Anche per anelli sottili Piastra portapali solida Il posizionamento radiale del palo è particolarmente indicato per l'utilizzo di scarpe da palo. Questo prerequisito è assolutamente necessario per il runout dell'utensile o della mola in caso di lavorazione su 3 lati. Sono disponibili versioni con scanalatura a T (T) secondo la norma DIN 650-10H10. strato di usura di 8 mm sulla piastra del palo Grado di protezione IP 65 ciclo di funzionamento al 100 Adatto per il collegamento all'unità di controllo SAV 876.10 Disponibile con flangia su richiesta (vedere SAV 248.90 - 248.94). Mandrino circolare elettromagnetico SAV 244.40 - 800 - T - 110 V Denominazione SAV n. - A - versione - tensione nominale Forza di tenuta nominale 120 N/cm2, controllabile con l'unità di controllo tramite l'interruttore di codifica della forza di tenuta Tensione nominale, consigliata 24 V CC fino a 90 W di potenza inclusi 110 V CC per tutte le altre dimensioni
