Sistema di scanner 3D NimbleTrack Gen2

per bordidi misuradi ispezione

Panoramica

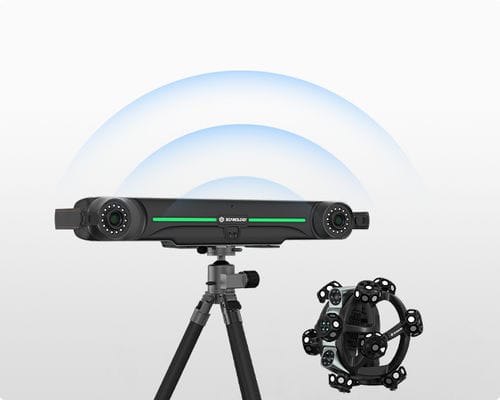

NimbleTrack Gen2 di Scanology è un sistema di scansione 3D ottica wireless che combina acquisizione senza target, precisione metrologica e portabilità. Supporta la scansione 3D ottica ad alta risoluzione e una modalità portatile per aree ampie tramite proiezione laser integrata per catturare efficacemente pezzi da piccoli a extra-large.

Punti chiave

• Design wireless con batterie ad alte prestazioni e edge computing per una trasmissione dati wireless stabile e ad alta velocità.
• Frequenza di misura fino a 6.630.000 misurazioni/s.
• Precisione sistema fino a 0,025 mm; precisione solo scanner fino a 0,020 mm.
• Risoluzione fino a 0,020 mm; distanza operativa 300 mm; profondità di campo 400 mm.
• Area di scansione fino a 500 mm × 600 mm; frame rate 120 fps.

Modalità di scansione

• Scansione ultra-veloce — 54 linee laser blu (modalità alta velocità).
• Scansione iperfina — 17 linee laser parallele blu per i dettagli fini.
• Scansione fori profondi — 1 linea laser blu aggiuntiva per caratteristiche strette/profonde.
• Scansione aree larghe — 54 linee per copertura ampia.
• Fotogrammetria — fotogrammetria adattiva per precisione a lungo raggio e volumetrica.

Caratteristiche principali

• Modalità duale: scansione 3D ottica e scansione portatile ad area ampia (il tracker può funzionare come scanner portatile per estendere la cattura di point cloud).
• Tracciamento esteso: tracker con calibrazione edge e struttura stabile che fornisce distanza di tracciamento estesa (fino a 4,2 m per NimbleTrack-E Gen2).
• Capacità per pezzi grandi: adatto a componenti da piccoli a extra-large con workflow efficienti e ad alta precisione.
• Supporto probe: adattatori personalizzati e i-Probe opzionale abilitano la cattura 6D e il probe di aree inaccessibili (opzioni probe cablate e wireless).
• Modulo ispezione opzionale: misurazione in scala di grigi per ispezione precisa di feature chiuse (fori, scanalature, bordi) fornendo posizioni e diametri.

Applicazioni

• Aerospaziale
• Stampi e stampaggio
• Automotive
• Energia e industria pesante
• Ferrovia e costruzione navale
• Ispezione industriale generale e reverse engineering

Specifiche tecniche

• Tipo: NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Modalità di scansione: Ultra-fast (54 linee blu); Hyperfine (17 linee); Deep hole (1 linea aggiuntiva); Large area (54 linee); Photogrammetry adattiva
• Precisione (solo scanner): fino a 0,020 mm
• Precisione (sistema): fino a 0,025 mm
• Distanza di tracciamento per i-Tracker: 3500 mm (C); 4200 mm (E)
• Precisione volumetrica: 3,5 m — 0,060 mm (C) / 0,059 mm (E); 4,2 m — 0,072 mm (E)
• Con fotogrammetria: 0,044 mm + 0,012 mm/m
• Scansione solo tracker: 0,072 mm + 0,012 mm/m
• Precisione posizione foro: 0,050 mm
• Classe laser: Classe II (sicuro per gli occhi)
• Risoluzione: fino a 0,020 mm
• Distanza operativa: 300 mm
• Profondità di campo: 400 mm
• Area massima: 500 mm × 600 mm
• Frame rate: 120 fps
• Tasso di misurazione: fino a 6.630.000 misurazioni/s
• Dimensioni i-Scanner: 252 mm × 195 mm × 260 mm
• Peso i-Scanner: 1,3 kg (netto); 1,4 kg (con batteria e modulo wireless)
• Dimensioni i-Tracker: 570 mm × 87 mm × 94 mm
• Peso i-Tracker: 2,2 kg (netto); 2,6 kg (con batteria e modulo wireless)
• Dimensione valigia di protezione: 1000 mm × 425 mm × 280 mm
• Formati output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, ecc.
• Temperatura operativa: -10°C a 40°C
• Umidità operativa (senza condensa): 10–90% RH
• Modalità wireless: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, multi-tracker, Edge Inspection
• Standard wireless: Wi‑Fi 6; 802.11a/b/g/n/ac
• Interfacce: USB3-B, Ethernet Gigabit
• Brevetti: multipli brevetti CN, US, KR e EP (informazioni produttore)
