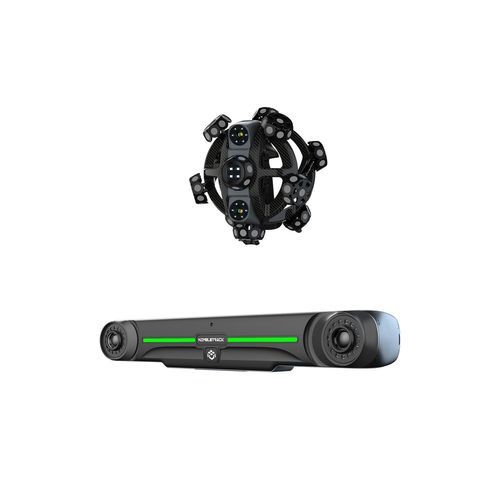

Sistema di scanner 3D NimbleTrack-CR

per controllo di qualitàper stampa 3Ddi ispezione

Panoramica del prodotto
NimbleTrack-CR è un sistema di scansione 3D intelligente e wireless progettato per la cattura di dettagli estremamente fini. Basato sulle funzionalità avanzate della serie NimbleTrack — libertà wireless, design leggero e portatile e alta precisione — questa soluzione di nuova generazione cattura caratteristiche minute e strutture complesse per metrologia industriale, conservazione del patrimonio, ricerca e restauro.

Capacità principali

• Cattura ad alto dettaglio con imaging ottico all'avanguardia e algoritmi intelligenti che includono tecnologia avanzata a croce e elaborazione delle immagini sub-pixel.
• Dotato di telecamere industriali ad alte prestazioni e algoritmi software intelligenti per garantire scansioni precise e altamente dettagliate.
• Leggero e portatile: diametro 230 mm e peso netto circa 1,3 kg; progettato per entrare in una singola valigia per trasporto e stoccaggio.
• Edge computing e funzionamento wireless: modulo di calcolo a bordo, batterie integrate per scanner e tracker, design WNIC (wireless) per flussi di lavoro di scansione senza cavi.
• Scansione multi-modalità: supporta scansione ultra-veloce, iper-fine e di fori profondi per adattarsi a diverse esigenze di scansione.
• Compatibilità multi-materiale: scansiona tessuti, ceramica, bronzo, lamiera e altro senza necessità di rivestimento, proteggendo le superfici delicate.
• Adattabile a diversi ambienti sia interni che esterni (anche in pieno sole) e adatto a pezzi di piccole e medie dimensioni.

Software e usabilità

• Smart Resolution: regola automaticamente la risoluzione di scansione in base alle caratteristiche dell'oggetto e all'ambiente prima della scansione.
• Indicatori colore: visualizza in tempo reale aree scansionate e non scansionate con colori diversi per aiutare a individuare punti ciechi e dati mancanti.
• Multi-risoluzione in tempo reale: consente di regolare la risoluzione durante la scansione per catturare geometrie complesse e dettagli critici.
• Flussi di lavoro integrati per scansione 3D + mappatura delle texture per riprodurre colori, texture e geometria per archivi digitali ed esposizioni realistici.

Applicazioni

• Misurazione industriale e controllo qualità (pezzi piccoli e medi, curve e contorni complessi, pale di turbine, ecc.).
• Conservazione del patrimonio (scansione senza contatto, senza danni, scansioni ad alta fedeltà per restauro e archiviazione digitale).
• Design artistico, ricerca educativa, reverse engineering e altre attività di digitalizzazione.

Note su sicurezza e certificazioni

• La modalità conservazione del patrimonio è certificata laser Classe I per la scansione non a contatto e sicura di manufatti delicati.
• Le prestazioni del sistema e di misura sono accreditate ISO 17025 (valutate in base a VDI/VDE 2634 Parte 3 e JJF 1951).

Specifiche tecniche

• Tipo: NimbleTrack-CR
• Modalità di scansione: Scansione ultra-veloce (17 croci laser blu); Scansione iper-fine (7 linee laser parallele blu); Scansione di fori profondi (1 linea laser blu)
• Precisione (modalità solo scanner): Fino a 0,020 mm
• Precisione (sistema): Fino a 0,025 mm
• Distanza di tracciamento per i-Tracker: 3200 mm
• Precisione volumetrica (distanza di tracciamento 3,2 m): 0,064 mm
• Precisione volumetrica (con sistema fotogrammetrico MSCAN): 0,044 mm + 0,012 mm/m
• Precisione posizione fori: 0,050 mm
• Classe laser: Classe II (sicuro per gli occhi)
• Risoluzione fino a: 0,010 mm
• Distanza di lavoro: 250 mm
• Profondità di campo: 300 mm
• Area di scansione fino a: 150 mm × 190 mm
• Frame rate di scansione: 120 fps
• Tasso di misura fino a: 4.900.000 misurazioni/s
• Dimensioni i-Scanner: 238 mm × 203 mm × 230 mm
• Peso i-Scanner: 1,3 kg (peso netto); 1,4 kg (con batteria e modulo wireless inclusi)
• Dimensioni i-Tracker: 570 mm × 87 mm × 94 mm
• Peso i-Tracker: 2,2 kg (peso netto); 2,6 kg (con batteria e modulo wireless inclusi)
• Dimensione valigia di protezione: 1000 mm × 425 mm × 280 mm
• Formati di output: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, ecc.
• Intervallo di temperatura operativa: -10°C – 40°C
• Umidità operativa (senza condensazione): 10–90% RH
• Modalità operativa wireless: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, tracciamento multi-tracker wireless, Edge Inspection
• Standard wireless: Wi-Fi 6, 802.11a/b/g/n/ac
• Modalità interfaccia: USB 3.0, Gigabit Ethernet
• Brevetti: CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Note: (1) Accreditamento ISO 17025: Basato su VDI/VDE 2634 Parte 3 e sulla specifica JJF 1951, viene valutata la prestazione di errore di sondaggio (dimensione) (PS). (2) Accreditamento ISO 17025: Basato su VDI/VDE 2634 Parte 3 e sulla specifica JJF 1951, viene valutata la prestazione di errore di spaziatura delle sfere (SD).
