Sistema di scanner XYZ TrackScan Sharp

3Dper retro-ingegneriadi misura

Overview

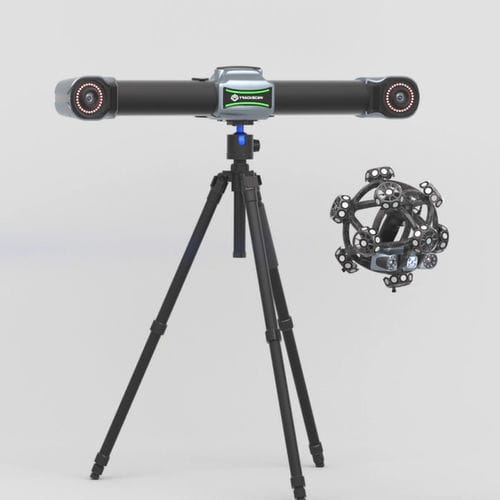

TrackScan Sharp è un sistema di scansione 3D ottico progettato per misure industriali su grandi volumi, a lunga distanza e ad alta precisione. Integra telecamere industriali da 25 MP, processori embedded per edge computing e funzionamento wireless alimentato a batteria, permettendo flussi di lavoro di ispezione rapidi e mobili. Consente la misurazione di grandi componenti con distanza di tracciamento massima fino a 8,5 m e volumi di misura fino a 135 m³ (a seconda del modello).

Key highlights

• Funzionamento wireless con batteria e edge computing nello scanner e nell'optical tracker per elaborazione in tempo reale e output diretto di coordinate 3D.
• Tracciamento a lunga distanza e ampia copertura volumetrica: distanza di tracciamento fino a 8,5 m; volumi di misura segnalati fino a 135 m³ (alcune configurazioni fino a 233 m³).
• Misurazione ad alta velocità: fino a 6.000.000 misurazioni/s (dipende dalla gamma del prodotto).
• Modalità di scansione multiple per acquisire superfici estese e dettagli fini: ultra-fast, hyperfine e deep-hole (a seconda del modello).
• Progettazione meccanica ottimizzata per stabilità e consistenza termica (tecnologia CFFIM) con scocca ergonomica per impugnatura multidirezionale.

Applications

• Aerospaziale: ispezione di grandi componenti, prototipazione rapida e controllo dimensionale.
• Automotive: ispezione di stampi e attrezzature, scansione componenti, verifica di assemblaggio e controllo qualità.
• Energia & industria pesante: scansione di turbine e grandi macchinari, manutenzione e analisi dei difetti.
• Ferrovie & costruzioni navali: scansione di binari, componenti ferroviari, scafi, eliche e parti motore.
• Stampi, utensili, reverse engineering, ricerca, intrattenimento e digitalizzazione del patrimonio culturale.

Functional features

• Edge computing: processori a bordo nello scanner e nel tracker elaborano immagini/dati in tempo reale e forniscono coordinate 3D.
• Plug-and-play: connessione automatica del sistema all'accensione per rapido avvio dei flussi di lavoro di scansione.
• Facilità d'uso: comandi intuitivi e impugnatura ergonomica per operazioni di scansione flessibili.
• Acquisizione dei dettagli fini: modalità hyperfine con linee laser parallele per catturare fessure, angoli e caratteristiche complesse con alta risoluzione.
• Compatibilità versatile: supporta configurazioni multi-tracker per estendere la portata; compatibile con i-Probe500 per probing tracciato e MSCAN photogrammetry opzionale per maggiore precisione volumetrica.

Notes & additional observations
Esistono più configurazioni e varianti (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). Alcuni testi commerciali menzionano configurazioni con fino a 99 linee laser; le tabelle tecniche per le varianti S/E riportano 81 linee laser blu (Triple Cross Technology) e la variante 49 riporta 21 croci laser blu. Le prestazioni di misura, l'estensione e il numero di linee laser variano in base al modello e alla configurazione. Opzioni disponibili: rilevamento intelligente dei bordi (misura in valori di grigio) e integrazione con bracci robotici per installazioni automatizzate.

Caratteristiche / specifiche tecniche

• Serie / Modelli: TrackScan Sharp (varianti: TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Modalità di scansione (esempi): Ultra-fast; Hyperfine; Deep-hole
• Linee laser (per modello): Sharp-S / E: 81 linee laser blu (Triple Cross Technology) per ultra-fast; 17 linee parallele blu per hyperfine; +1 linea deep-hole. Sharp49: 21 croci laser blu; 7 linee parallele blu per hyperfine; 1 linea deep-hole. (Alcune configurazioni segnalate fino a 99 linee)
• Pixel della camera (i-Tracker): 25 MP
• Precisione (dipende da probing/scan): fino a 0,025 mm (dichiarata raggiungibile)
• Precisione volumetrica esempi (TrackScan Sharp-S): 10,4 m³ (3,5 m) → 0,048 mm; 35 m³ (5,2 m) → 0,069 mm; 90 m³ (7,2 m) → 0,128 mm; 135 m³ (8,5 m) → 0,159 mm
• Precisione volumetrica esempi (TrackScan Sharp-E): 10,4 m³ (3,5 m) → 0,049 mm; 35 m³ (5,2 m) → 0,070 mm; 90 m³ (7,2 m) → 0,130 mm
• Precisione volumetrica esempi (TrackScan Sharp49): 10,4 m³ (3,5 m) → 0,049 mm; 28,6 m³ (5,0 m) → 0,067 mm; 49,0 m³ (6,0 m) → 0,089 mm
• Precisione volumetrica con MSCAN photogrammetry: 0,044 mm + 0,012 mm/m (dichiarato)
• Velocità di misura: fino a 6.000.000 misurazioni/s (dipende dal modello; Sharp49 indica 2.600.000 misurazioni/s)
• Area di scansione (esempio): fino a 800 mm × 700 mm (varianti S/E)
• Distanza di lavoro: ~300 mm (tipica)
• Profondità di campo: 400 mm; modalità grande profondità fino a 800 mm (dipende da modello/configurazione)
• Risoluzione massima: 0,02 mm
• Precisione posizione foro: 0,05 mm
• Range dimensione pezzi (raccomandato, esempio Sharp49): 0,1 m – 12 m
• Temperatura operativa: esempi: -10 – 40 °C (S/E) e 0 – 45 °C (variante 49) — dipende dal modello
• Umidità operativa (senza condensazione): tipicamente 10 – 90 % UR (dipende dal modello)
• Interfacce: USB 3.0, interfaccia di rete
• Formati di output: .stl, .pj3, .igs, .asc e altri formati personalizzabili
• Classe laser: Classe Ⅱ (sicuro per gli occhi)
• Certificazioni: CE, RoHS, WEEE, FCC (come elencato)
• Brevetti: numerosi brevetti nazionali e internazionali referenziati
• Opzioni & compatibilità: integrazione MSCAN photogrammetry, i-Probe500 per probing tracciato (cablato/wireless), configurazioni multi-tracker, montaggio su braccio robotico per automazione
